Premium Möbel Spray Booth KT-JQ-I CoatTech intelligente Ausrüstung

Mindestbestellmenge:	1
Preis:	USD6000-USD12000/SET
Standardverpackung:	Mit regulärem Film und Karton
Lieferfrist:	15 Tage nach Einzahlung
Zahlungsmethode:	T/T
Lieferkapazität:	30Set/Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

CoatTech

Zertifizierung

Modellnummer

KT-JQ-I

Beschichtung:

10-50um

Energie mit Energie::

Diesel, Gas, Dampf, elektrischer oder anderer Option

Haupttür::

Falten Stil oder elektrischer Rollstil

Stromversorgung::

380 V/50 Hz/3PH oder eine andere Option

Anwendung::

Möbel

Verwendung:

Maschinenbau, Möbelbau, Industriebau

Material:

Stahl

Heizsystem:

Brenner der Marke Riello

Geräuschpegel:

≤80 dB

Energiequellen::

Wasser, Strom, Gas

Produktbeschreibung

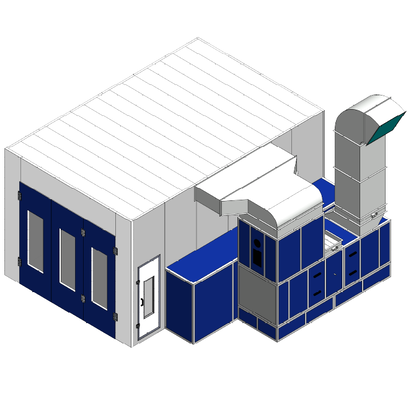

Premium-Möbelspritzkabine (Modell KT-JQ-I)

Erzielen Sie mit dem makellose Ergebnisse bei Holzbearbeitungsprojekten und großformatigen MöbelnKT-JQ-I Möbelspritzkabinevon CoatTech Intelligent Equipment. Dieses System wurde für großvolumige industrielle Anwendungen entwickelt und bietet eine optimierte, staubfreie Umgebung, die eine hervorragende Qualität der Oberflächenbeschichtung gewährleistet.

Ausgestattet mit branchenführendemRiello G20-Heiztechnologieund ein hocheffizientes Dual-Turbo-Fan-System zur Erzeugung25.000 m³/h LuftstromDer KT-JQ-I garantiert schnelle Aushärtezeiten und eine außergewöhnliche Overspray-Entfernung. Seine robusten 50-mm-EPS-isolierten Wandpaneele gewährleisten thermische Effizienz und Betriebsdauer und machen es zu einer idealen Investition für Produktionsanlagen, die in anspruchsvollen Klimazonen betrieben werden.

Wichtigste Leistungsmerkmale:

1.Schnelles Erhitzen und Aushärten:Verfügt über einen Wärmetauscherofen aus Edelstahl 304, der von einem Riello G20-Ölbrenner angetrieben wird und die Backtemperatur in nur 10–15 Minuten von 20 °C auf 50 °C erhöhen kann.

2.Hochleistungs-Luftstromsystem:Zwei 7,5-kW-Einzeleinlass-Turboventilatoren (Einlass und Auslass) sorgen für eine konstante Windgeschwindigkeit von 0,35 m/s bei Leerlast, um Farbnebel sofort zu entfernen.

3,4-stufige erweiterte Filtration:Beinhaltet G3-Primärfilter, F5-3D-Viskosefilter mit geringer Effizienz, spezielle Farbnebelabscheider und Aktivkohlebeutel zur effizienten Adsorption von Benzol und Xylol.

4. Maximale Sicherheit und Sichtbarkeit:Explosionsgeschützte IP54-LED-Beleuchtung mit ≥850 LUX, kombiniert mit Beobachtungsfenstern aus gehärtetem Glas und einer automatischen Druckentlastungsverriegelung an der Personaltür.

Technische Spezifikationen (KT-JQ-I)

Parameter	Spezifikation
Modell	KT-JQ-I
Innenmaße (L×B×H)	6000 × 4000 × 3000 mm
Außenmaße (L×B×H)	6110 × 6150 × 3450 mm
Luftsammelschrank	Seitenwandmontage; Der Farbnebelsammler zeigt nach innen. Vierkantrohr-Schweißrahmen, Höhe 1650 mm.
Eingangs-/Ausgangstür	Öffnung: 3000 × 2800 mm (B×H); Gebogene Blechtür mit EPS-Kernfüllung. Inklusive Sichtfenster aus gehärtetem Glas.
Personaltür	Öffnung: 800 × 2000 mm (B×H); Verfügt über eine automatische Druckentlastungssperre und ein Sichtfenster aus gehärtetem Glas.
Wandpaneele	EPS-Wandpaneelmontage. Effektive Breite: 1150 mm, Gesamtdicke: 50 mm. Innere/äußere 0,426 mm weiße Stahlplatte mit EPS-Kern.
Dachpaneele	Gebogene Dachpaneele aus verzinktem Stahl.
Beleuchtungssystem	Obere Beleuchtung (2 Reihen): 8 Gruppen × 4 Röhren = 32 Röhren (je 18 W). Spezielle LED-Röhren für Spritzkabinen, explosionsgeschützte Beleuchtungsbox IP54, Beleuchtungsstärke ≥ 850 LUX.
Plenumskammer	Größe: 6000 × 4000 × 450 mm (L×B×H). Stützhalterung aus Vierkantrohr, unterer Schlitz aus gebogenem, pulverbeschichtetem Baumwollblech aus Blech und oberes Stütznetz.
Schrankeinheit	Gebogener Schrank aus verzinktem Stahl, auf der rechten Seite positioniert.
Zuluft-/Zuluftschrank	1 Einheit Turboventilator mit einem Einlass. Motorleistung: 7,5 kW (Modell: KT-710#). Gesamtluftstrom: 25.000 m³/h. Windgeschwindigkeit bei leerer Last: 0,35 m/s. Verfügt über eine pneumatische Regulierungsklappe für die Zuluft.
Abluftschrank	1 Einheit Turboventilator mit einem Einlass. Motorleistung: 7,5 kW (Modell: KT-710#). Gesamtluftstrom: 25.000 m³/h. Windgeschwindigkeit bei leerer Last: 0,35 m/s. Verfügt über eine pneumatische Regulierungsklappe für die Zuluft.
Heizsystem	Ölbrennerheizung Riello G20, Wärmetauscherofen aus Edelstahl 304. Sprühtemperatur: 0~20℃; Backtemperatur: Steigt in 10-15 Minuten von 20℃ auf 50℃.
Filtersystem	1. Zuluft-Primärfilterbaumwolle: EN 779 Klasse G3

	2. Sub-Hocheffizienzfiltration: 3D-Viskose in voller Tiefe; EN799 Klasse F5

	3. Farbnebelsammler: 485 x 485 x 500 mm

	4. Aktivkohlefilterbeutel: Adsorbiert Benzol und Xylol im Abgas.
Elektrisches Steuerungssystem	Steuerkasten mit herkömmlichen Relais und Tasten. Bedienelemente: Lackieren, beheiztes Lackieren, Backen, Einstellung der Backzeit, Beleuchtung, Fehlermeldealarm, Stromversorgung, Not-Aus, Manometer.
Kanalsystem	Enthält 3 Abschnitte mit 800 x 800 x 1000 mm Abluftkanälen, einen 90°-Bogen und einen 45°-Bogen.
Gesamtleistung	17 KW
Dokumentation und Anhänge	1. Begleitende Dateien: Wartungshandbuch, Schaltplan, Konformitätsbescheinigung, Packliste.

	2. Dreiansichtszeichnungen der Ausrüstung beigefügt.
Garantie und Anmerkungen	1 Jahr Garantie. Kostenloser Service bei Qualitätsproblemen während der Garantiezeit; kostenpflichtiger Service nach Ablauf. Ausgenommen sind Verbrauchsmaterialien (Leuchtstoffröhren, Filterwatte) und vom Menschen verursachte Schäden.

Häufig gestellte Fragen (FAQ)

F: Kann die KT-JQ-I-Spritzkabine kundenspezifische Möbelgrößen aufnehmen?

A:Ja, die Standard-Innenmaße betragen 6 m x 4 m x 3 m, was bequem für die meisten großen Möbelsets passt. Wir können auch kundenspezifische Dimensionserweiterungen konzipieren, um spezifische Fertigungsanforderungen zu erfüllen.

F: Ist diese Spritzkabine für den Betrieb im Klima des Nahen Ostens geeignet?

A:Absolut. Die robusten 50-mm-EPS-Wandpaneele bieten eine hervorragende Wärmedämmung und sorgen unabhängig von extremer Außenhitze für stabile Backtemperaturen im Inneren. Die robusten Abgassysteme sorgen außerdem für sichere und saubere Betriebsumgebungen.

F: Wie geht die Abgasfiltration mit VOCs (flüchtigen organischen Verbindungen) um?

A:Das System nutzt einen umfassenden 4-Stufen-Filtrationsprozess. Konkret basiert die letzte Stufe auf Aktivkohlefilterbeuteln in Industriequalität, die schädliche VOCs wie Benzol und Xylol effektiv adsorbieren, bevor die Luft erschöpft wird.

F: Was ist im Installations- und Garantiepaket enthalten?

A:Der KT-JQ-I wird mit detaillierten Dreiansichtszeichnungen, Schaltplänen und einem Wartungshandbuch geliefert, um eine reibungslose Installation zu ermöglichen. Es ist mit einer einjährigen Garantie auf die Qualität der Kernkomponenten ausgestattet und verfügt weltweit über einen dedizierten Kundendienst.

Benötigen Sie ein individuelles Angebot oder eine Beratung zum Anlagenlayout?Kontaktieren Sie Tim, Overseas Sales Manager bei CoatTech Intelligent Equipment, um maßgeschneiderte Produktionslinienlösungen und Versandlogistik zu besprechen.
