Superbake Industrielackierkabine KT-PQ-III-PLUS | CoatTech

Mindestbestellmenge:	1
Preis:	USD8000-USD12000/SET
Standardverpackung:	Mit regulärem Film und Karton
Lieferfrist:	15 Tage nach Einzahlung
Zahlungsmethode:	T/T
Lieferkapazität:	30Set/Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

CoatTech

Zertifizierung

Modellnummer

Oben offene Lackierkabine für Transformatoren

Stromversorgung::

380 V/50 Hz/3PH oder eine andere Option

Energie mit Energie::

Diesel, Gas, Dampf, elektrischer oder anderer Option

Haupttür::

Falten Stil oder elektrischer Rollstil

Anwendung::

Bus/LKW oder andere metallische Produkte

Energiequellen::

Wasser, Strom, Gas

Beschichtung:

10-50um

Geräuschpegel:

≤80 dB

Material:

Stahl

Verwendung:

Maschinenbau, Möbelbau, Industriebau

Heizsystem:

Brenner der Marke Riello

Produktbeschreibung

Superbake Industrielackierkabine (Modell: KT-PQ-III-PLUS) | Robust und explosionsgeschützt

Meta-Beschreibung: Entwickelt für schwere Nutzfahrzeuge und große Industrieteile. Die CoatTech Superbake-Lackierkabine verfügt über explosionsgeschützte IP65-Beleuchtung, fortschrittliche HVAC- und Dual-Heizungsoptionen. Holen Sie sich noch heute eine schlüsselfertige Lösung.

Produktübersicht

Die CoatTech Superbake Industrie-Lackierkabine (Modell: KT-PQ-III-PLUS) ist eine erstklassige, großflächige Oberflächenveredelungslösung, die für industrielle Anwendungen mit hoher Kapazität entwickelt wurde. Mit einer großzügigen Innenabmessung von 8000 × 5000 × 4500 mm ist dieser Stand speziell für die Unterbringung schwerer Nutzfahrzeuge, großer Luft- und Raumfahrtkomponenten und übergroßer Industriemaschinen konzipiert.

Der KT-PQ-III-PLUS wurde entwickelt, um die strengen Sicherheits- und Umweltstandards globaler Märkte (einschließlich des Nahen Ostens und Europas) zu erfüllen. Er verfügt über eine explosionsgeschützte IP65-Beleuchtung, ein hocheffizientes 4-Stufen-Filtersystem und eine anpassbare HVAC-Einheit. Ganz gleich, ob Sie einen Hochleistungs-Dieselbrenner von Riello oder ein robustes elektrisches Heizsystem benötigen, diese Kabine liefert schnelle Aushärtezeiten und makellose Oberflächen.

Kernfunktionen und Vorteile

Maximale Sicherheit (explosionsgeschütztes Design): Ausgestattet mit speziellen explosionsgeschützten IP65-LED-Leuchtkästen und doppelschichtigen Dichtungen, um die Einhaltung der Vorschriften in Industrieumgebungen mit hohem Risiko sicherzustellen.

Schnelle thermische Aushärtung: Erreichen Sie Backtemperaturen (20℃ bis 60℃) in nur 10–15 Minuten. Wählen Sie zwischen dem branchenführenden Riello G20-Dieselbrenner (mit einem 200-kW-Wärmetauscher aus 304-Edelstahl) oder einem 72-kW-Edelstahl-Elektroheizsystem.

Intelligentes Luftstrommanagement: Angetrieben durch zwei 7,5-kW-Außenrotor-Radial-Einlassventilatoren und einen 11-kW-Abluftventilator, der einen gewaltigen Luftstrom von 40.000 m³/h erzeugt. Verfügt über präzise elektrische Belimo-Dämpfer für einen nahtlosen Übergang zwischen Sprüh- und Backmodus.

Robuste strukturelle Integrität: Konstruiert aus 70 mm dicken, hochfesten EPS-isolierten Wandpaneelen und einem verstärkten Vordertürrahmen (4400 × 4400 mm), der für den Dauereinsatz in der Schwerindustrie geeignet ist.

Umweltfreundliche 4-Stufen-Filtration: Enthält Filter gemäß EN 779 G3/F5 und einen Aktivkohle-Granulatfilter, um VOCs, Benzol und Xylol effektiv zu absorbieren und so saubere Abgase und eine sichere Atemumgebung für den Bediener zu gewährleisten.

Superbake Industrielackierkabine KT-PQ-III-PLUS | CoatTech 0

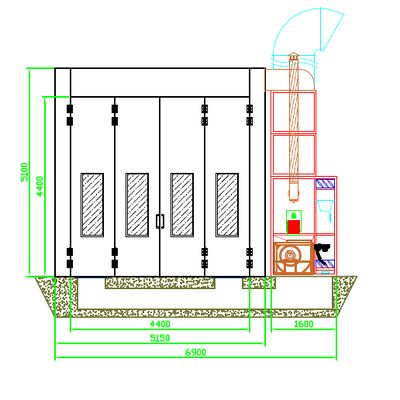

Technische Spezifikationen

Parameter / Komponente	Spezifikationsdetails
Innengröße	8000 × 5000 × 4500 mm (L × B × H)
Außengröße	8135 × 6900 × 5100 mm (L × B × H)
Zivilgrube/Boden	2 Gruben in der Mitte der Kabine erforderlich. Größe: 760 × 6900 mm, Tiefe: 800 mm. Bedeckt mit 30x4 Flachstahlrosten, Belastbarkeit: 500 kg/m².
Haupttür	4400 × 4400 mm (B × H); Blechbiegetür mit Vierkantrohrrahmen, gefüllt mit EPS-Kernmaterial. Ausgestattet mit Sichtfenstern aus gehärtetem Glas. Hohe strukturelle Festigkeit, leicht zu öffnen und zu schließen.
Personal-/Servicetür	800 × 2000 mm (B × H); 1 Einheit vorne rechts. Ausgestattet mit einer automatischen Druckentlastungssperre und einem Sichtfenster aus gehärtetem Glas.
Wandpaneele	Hochfeste isolierte EPS-Wandpaneele. Nutzbreite: 1150 mm, Gesamtdicke: 70 mm. 0,426 mm dickes, weißes Stahlblech auf beiden Seiten mit EPS-Kern.
Dachpaneele	Hochfeste isolierte EPS-Dachplatten. Nutzbreite: 1150 mm, Gesamtdicke: 50 mm. 0,426 mm dickes, weißes Stahlblech auf beiden Seiten mit EPS-Kern.
Beleuchtungssystem	Obere Beleuchtung (2 Reihen): 10 Sätze × 4 Stück = 40 Stück 22-W-Röhren. Seitenbeleuchtung (2 Reihen): 10 Sätze × 4 Stück = 40 Stück 22-W-Röhren. Spezielle T8-LED-Röhren für Lackierkabinen. Explosionsgeschützte Leuchtkästen nach IP65. Beleuchtungsstärke ≥ 1000 LUX.
Plenum (statische Druckkammer)	8000 × 5000 × 600 mm (L × B × H); Halterung für Vierkantrohr. Die Unterseite verfügt über einen Filterrahmen aus pulverbeschichtetem Blech und ein Filterstütznetz oben.
Schrankeinheit	Schrank aus geschweißtem Vierkantrohr, auf der rechten Seite positioniert.
Ansaugluftschrank (Belüftung)	2 Einheiten Außenrotor-Radialventilatoren mit doppeltem Einlass. Leistung pro Motor: 7,5 KW. Lüftermodell: YDW-5.6M. Gesamtluftstrom: 40.000 m³/h. Luftgeschwindigkeit im Leerlauf: 0,25 m/s. Ausgestattet mit Belimo-Elektrodämpfer für die Ansaugluft und pneumatischem Dämpfer für die Zirkulation.
Abluftschrank	1 Einheit Radialventilator mit doppeltem Einlass und Riemenantrieb. Motorleistung: 11 KW. Lüftermodell: TAE-710H. Gesamtluftstrom: 40.000 m³/h. Ausgestattet mit manuell/elektrisch verstellbarer Abgasklappe.
Heizsystem: Option 1 (Diesel)	Riello G20 Dieselbrenner. 200-kW-Wärmetauscher aus Edelstahl 304. Sprühen ohne Erhitzen. Backen: Erhitzt sich in 10–15 Minuten von 20℃ auf 60℃.
Heizsystem: Option 2 (elektrisch)	Elektrische Heizrohre aus Edelstahl. 304 Edelstahlrohre (3 kW pro Rohr, 24 Rohre insgesamt, Gesamtleistung 72 kW). Sprühen ohne Erhitzen. Backen: Erhitzt sich in 10–15 Minuten von 20℃ auf 60℃.
Filtersystem	1. Ansaugvorfilter: EN 779 Klasse G3. 2. Deckenfilter (subhoher Wirkungsgrad): Vollflächiger 3D-Kleber, EN 779 Klasse F5. 3. Glasfaser-Farbstoppfilter: 1. Schicht auf der Grube, 2. Schicht am Boden des Abluftgehäuses. Grün auf der Luvseite, weiß auf der Leeseite (EN 779 Klasse G3). 4. Aktivkohle-Granulatfilter: Absorbiert Benzol und Xylol aus Abgasen.
Kontrollsystem	Bedienfeld: Standardrelais und Steuertasten. Funktionen: Sprühen, Backen, Backzeiteinstellung, Lichtschalter, Störungsalarm, Strom, Not-Aus-Schalter, Manometer. (Hinweis: Der Steuerkasten ist nicht explosionsgeschützt; die Beleuchtung verwendet explosionsgeschützte Kabel, explosionsgeschützte flexible Leitungen und explosionsgeschützte Steuerkästen.)
Kanalsystem	Enthält 4 gerade Abluftkanäle (1000 × 1000 × 1000 mm), einen 90°-Bogen und einen 45°-Bogen.
Druckluftleitung	1 Satz DN20-Druckluftleitungen aus Edelstahl, ausgestattet mit jeweils einem Schnellanschluss auf der linken und rechten Seite.
Gesamtleistungsbedarf	33 KW (bei Dieselheizung) / 80 KW (bei Elektroheizung).
Dokumente enthalten	Wartungshandbuch, Schaltplan, Konformitätsbescheinigung, Packliste und 3D-Gerätezeichnungen.
Garantie und Anmerkungen	1. 2 Jahre Garantie. Der Lieferant bietet während der Garantiezeit einen kostenlosen Service für Gerätequalitätsprobleme an. 2. Verbrauchsmaterialien (Leuchtröhren, Filter) und vom Menschen verursachte Schäden sind nicht abgedeckt.

Superbake Industrielackierkabine KT-PQ-III-PLUS | CoatTech 1

Die große Stellfläche und die hohe Tragfähigkeit des KT-PQ-III-PLUS machen ihn zur perfekten Spray-and-Bake-Lösung für:

Gewerblicher Transport: Busse, Schwerlastkraftwagen und Anhänger.

Bau- und Ingenieurmaschinen: Bagger, Kräne und Traktoren.

Industrielle Fertigung: Große Baustahlteile, Windkraftanlagenkomponenten sowie Öl- und Gasausrüstung.

EPC-Projekte: Schlüsselfertige Anlageninstallationen für Produktionszentren in Übersee.

Benötigen Sie eine maßgeschneiderte Lösung?

Jede Industrieanlage ist einzigartig. Unser Ingenieurteam kann die Abmessungen und die Spannung (z. B. 380 V/50 Hz/3 Phasen) an Ihr lokales Klima und spezifische Projektanforderungen anpassen.
