Sprühkabine und Härteofen für Schalldämpfer

Wasservorhang-Sprühkabine für Auspuffteile — Sprühen, Ablüften und Härten bei 150 °C

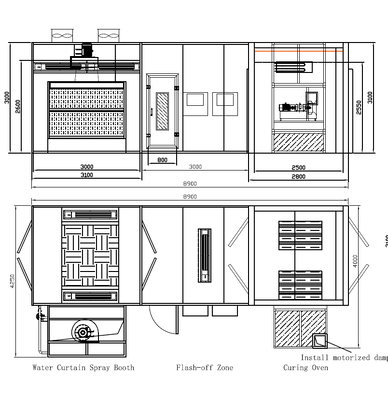

Produktübersicht: Ein zweistufiges Finish-System für lange, schwere Auspuffkomponenten wie Schalldämpfer, Resonatoren und Endrohre. Die Teile werden horizontal auf einem Schwerlastgestell aufgehängt, das auf Bodenschienen läuft, in einer Wasservorhang-Kabine besprüht und dann in einen separaten Chargenhärteofen für eine kontrollierte Härtung bei 150 °C geschoben. Die Konfiguration eignet sich für gleichmäßige, aber moderate Jahresvolumina, bei denen eine kontinuierliche automatisierte Linie überdimensioniert wäre.

  01    Was das System beinhaltet

Wasservorhang-Sprühkabine — ein Edelstahl-Wasserfilm an der Rückwand fängt Overspray an der Quelle auf; ein Gitterboden mit Absaugung nach unten hält die Atemzone des Bedieners sauber und verhindert, dass Farbdunst auf die Teile zurückfällt

Ablüftzone — ein sauberer, staubkontrollierter Bereich, in dem der nasse Film ablüftet, bevor er in den Ofen gelangt

Chargenhärteofen — elektrische Heizung bringt die Last auf 150 °C und hält sie für die erforderliche Härtung der Beschichtung, mit Zwangsumwälzung für gleichmäßige Temperatur

Schwerlastgestell auf Bodenschienen — Teile hängen horizontal in mehreren Ebenen; das beladene Gestell läuft auf Rollen entlang von Bodenschienen, sodass ein Bediener eine volle Ladung sicher bewegen kann

Steuerung und Sicherheit — Relais- und Tastersteuerung mit Sprüh-, Pumpenverriegelung, Härtezeitgeber, Kühlung, Fehleralarm und Not-Aus

  02    Hauptmerkmale

Effiziente Overspray-Erfassung — der Wasserfilm fängt Farbpartikel auf und setzt sie im Becken ab, wodurch Staub in der Luft und die Filterbelastung reduziert werden

Stabiles Luftströmungsfeld — gefilterte Zufuhr von oben mit Absaugung nach unten hält den Dunst vom Bediener und von der fertigen Oberfläche fern

Konstruiert für lange, schwere Teile — die Kabine ist für Komponenten bis zu 2.000 mm Länge ausgelegt, und das Gestell- und Schienensystem bewältigt Lasten von mehreren hundert Kilogramm

Horizontales Aufhängen — hält die Last niedrig und stabil, ermöglicht das Stapeln von Teilen und hält die Kabinenhöhe bei begrenzter Deckenhöhe moderat

Schnelle, gleichmäßige Härtung — Heizelemente und ein Hochtemperatur-Umluftventilator bringen die Last schnell auf Temperatur und halten sie gleichmäßig über das gesamte Gestell

Sichere Kühlumschaltung — eine motorisierte Klappe schaltet den Ofen in den Kühlmodus, um am Ende des Zyklus heiße Luft abzuführen

Chargenbetrieb — Sprühen und Härten laufen parallel in zwei Einheiten, anstatt dass eine Kabine auf den Moduswechsel wartet

  03    Technische Daten

* Abmessungen, Luftstrom und Heizleistung werden während der Layout-Planung bestätigt und hängen von der Teilegröße, der Beschichtungsart und der erforderlichen Leistung ab. Die oben genannten Werkstückangaben sind ein ausgearbeitetes Beispiel.

  04    Anwendungen

Diese Konfiguration ist für Auspuff- und Hochtemperaturkomponenten konzipiert, die lang, mäßig schwer und in gleichmäßigen, aber moderaten Mengen produziert werden:

Automobil-Auspuffanlagen — Schalldämpfer, Resonatoren und Endrohrbaugruppen

Industrielle Auspuffanlagen — Gehäuse für Generator- und Motorauslass, industrielle Schalldämpferkörper

Hitzebeständige Anwendungen — Teile, die mit hitzebeständigen Lacken beschichtet sind und eine definierte Härtungstemperatur und Haltezeit erfordern

Edelstahl- und Stahlkonstruktionen — lange geschweißte Gehäuse, rohrförmige Gehäuse und ähnliche Komponenten bis ca. 2.000 mm Länge

Typische Beschichtungen umfassen hitzebeständigen Silbergrau-Lack, Grundierung, Decklack und andere lösemittelbasierte Systeme. Edelstahlsubstrate sollten vor der Beschichtung entfettet und gestrahlt oder grundiert werden — wir beraten Sie bei der Vorbehandlung, wenn Sie uns Ihre Beschichtungsdaten zusenden.

  05    Auswahl der richtigen Konfiguration

  06    Kundenvorteile

Verhältnismäßige Investition – ein Chargensystem passt zu gleichmäßigen, moderaten Volumina, ohne für ungenutzte Kapazitäten einer kontinuierlichen Linie zu bezahlen.

Saubereres Finish – Wasservorhang-Erfassung plus Absaugung nach unten hält Overspray vom nassen Film fern.

Sichere Handhabung schwerer Lasten – Schienen und Rollen bewegen beladene Gestelle anstelle von Personen, die schwere, nasse Teile tragen.

Wiederholbare Härtung – kontrollierter Aufheiz-, Haltezeit- und Zwangsumwälzzyklus sorgt für gleichmäßige Ergebnisse über die gesamte Ladung.

Flexibel für gemischte Größen – Gestelle und Programme passen sich an, wenn sich die Produktpalette ändert.

Häufig gestellte Fragen

F: Was ist eine Sprühkabine für Schalldämpfer?A: Eine Sprühkabine, die für lange Auspuffkomponenten wie Schalldämpfer und Resonatoren dimensioniert und ausgestattet ist. In diesem System handelt es sich um eine Wasservorhang-Kabine: Ein fließender Wasserfilm an der Rückwand fängt Overspray auf, bevor er in der Luft verbleiben kann.

F: Warum mit einem separaten Härteofen kombinieren?A: Weil Sprühen und Härten dann parallel ablaufen können – ein Gestell wird besprüht, während ein anderes härtet. Das erhöht den effektiven Durchsatz ohne eine größere einzelne Kabine.

F: Welche Temperatur kann der Ofen erreichen?A: Die Standardkonfiguration erreicht 150 °C und hält diese für die vom Beschichtungsmaterial erforderliche Härtungszeit, mit Zwangsumwälzung für gleichmäßige Temperatur. Höhere Sollwerte sind auf Anfrage erhältlich.

F: Wie werden schwere Teile zwischen den Zonen bewegt?A: Teile hängen horizontal auf einem Stahlgestell, das auf schweren Rollen entlang von Bodenschienen läuft. Ein Bediener kann eine volle Ladung bewegen, und Transferwagen halten Kabine, Ablüftzone und Ofen parallel arbeitend.

F: Kann sie auch andere Teile als Schalldämpfer verarbeiten?A: Ja. Jede lange, mäßig schwere Metallkomponente bis ca. 2.000 mm Länge ist geeignet – Resonatorgehäuse, Auspuffgehäuse, geschweißte Gehäuse und rohrförmige Konstruktionen. Gestell- und Schienenlayouts werden für Ihre Teile angefertigt.

F: Kann ich Trockenfilterung anstelle eines Wasservorhangs wählen?A: Ja. Beides ist verfügbar. Wasservorhang eignet sich für lösemittelbasierte Beschichtungen und höhere Overspray-Belastungen; Trockenfilterkabinen eignen sich für geringere Volumina oder Standorte, an denen die Wasserhandhabung unpraktisch ist.

F: Ist sie für Edelstahlteile geeignet?A: Ja, aber Edelstahl benötigt Vorbereitung. Vor der Beschichtung entfetten und strahlen oder eine geeignete Grundierung verwenden. Senden Sie uns Ihr Beschichtungsdatenblatt, und wir beraten Sie bei der Vorbehandlung.

F: Wird eine CE-Dokumentation bereitgestellt?A: Ja. Wir liefern CE-Dokumentation, englische Handbücher sowie explosionsgeschützte Lüfter und Motoren. Die ATEX-Klassifizierung wird anhand Ihres Standorts und des Flammpunkts der Beschichtung bestätigt, bevor die Spezifikation festgelegt wird.

F: Welche Informationen benötigen Sie für ein Angebot?A: Teileabmessungen und -gewicht, Beschichtungsart mit TDS/MSDS, erforderliche Härtungstemperatur und -zeit, Jahresleistung und Schichtmuster, verfügbare Versorgungsleitungen und das Werkstattlayout mit Türgrößen.

Sehen Sie es in Aktion: lesen Sie die Fallstudie dieses Systems, das an einen europäischen Hersteller von Auspuffanlagen geliefert wurde – Wasservorhang-Sprühkabine, Chargenhärteofen und Gestellhandling auf Bodenschienen für hitzebeständige Schalldämpferbeschichtung.

Kontaktieren Sie Herrn Tim für ein Angebot: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Senden Sie uns Ihre Teileabmessungen, das Gewicht, das Beschichtungsdatenblatt und die Jahresleistung – wir entwickeln die richtige Sprühkabine und den richtigen Härteofen für Ihre Werkstatt.
