Transformator Tank Spray und Backstube CoatTech

Mindestbestellmenge:	1
Preis:	USD8000-USD15000/SET
Standardverpackung:	Mit regulärem Film und Karton
Lieferfrist:	15 Tage nach Einzahlung
Zahlungsmethode:	T/T
Lieferkapazität:	30Set/Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

CoatTech

Zertifizierung

Modellnummer

Tankspritz- und Backkabinenserie

Name:

Transformator-Tankspritz- und Backkabine

Stromversorgung::

380 V/50 Hz/3PH oder eine andere Option

Energie mit Energie::

Diesel, Gas, Dampf, elektrischer oder anderer Option

Haupttür::

Falten Stil oder elektrischer Rollstil

Motor::

Chinesische Marke oder Importmarke

Kontrollsytem::

Schalterstil oder SPS -Touchscreen -Steuerung

Wand::

Metall Sheld, EPS, Steinwolle von PU für die Option

Farbe::

Weiße oder andere Option

Anwendung::

Bus/LKW oder andere metallische Produkte

Energiequellen::

Wasser, Strom, Gas

Beschichtung:

10-50um

Dimension::

Wie erforderlich

Geräuschpegel:

≤80 dB

Größe:

Material:

Stahl

Verwendung:

Maschinenbau, Möbelbau, Industriebau

Farbe:

Weiß/auf Wunsch angepasst

Filtersystem:

Deckenfilter, Glasfaserfilter, Filter für Aktivkohle

Türtyp:

Roll-up-Tür/auf maßgeschneiderte Art

Produkttyp:

Spray-Stand

Beleuchtung:

Heizsystem:

Brenner der Marke Riello

Luftstrom:

25000 m3/h/Maßgeschneidert

Kontrollsystem:

plc-Bedienfeld

Leistung:

18.5KW/auf Wunsch angepasst

Stromspannung:

3*380V 1*220V

Produktbeschreibung

Transformator-Tankspritz- und Backkabine

Beschichten Sie übergroße Transformatorkessel – innen und außen – in einer geschlossenen, explosionsgeschützten Kabine. Konfigurierbar für Werkstücke bis zu 12.000 mm und 50 Tonnen, mit bodenmontiertem Kettentransfer, der Laufkräne überflüssig macht.

1.Typische Werkstücke

Werkstück	Typische Größe	Typisches Gewicht	Beschichtungsanforderung
Leistungstransformatortank	6.000 – 12.000 mm Länge	10 – 50 T	Äußere wetterfeste + innere ölbeständige Beschichtung
Verteilungstransformatortank	2.000 – 6.000 mm Länge	2 – 10 T	Außen einschichtig, innen optional
Transformatorkühler / Kühler	1.500 – 4.000 mm Länge	0,5 – 3 T	Eintauchen oder sprühen, nur äußerlich
Große Stahlkonstruktion	bis 15.000 mm L	bis 60 T	Grundierung + Decklack, sprühen und einbrennen
Druckbehälter	3.000 – 10.000 mm Länge	5 – 30 T	Äußere Korrosionsschutzbeschichtung

2. Warum eine geschlossene Kabine für übergroße Tanks

·Eindämmung von Overspray – ein 35-Tonnen-Tank erzeugt eine sehr große Farbwolke; Eine geschlossene Hülle mit vierstufiger Filterung hält es von der Werkstatt und benachbarten Geräten fern.

·Explosionsschutz – Ölbasierte Beschichtungen erfordern explosionsgeschützte Motoren, Beleuchtung, Schaltschränke und Verkabelung. Offenes Sprühen kann dies nicht erfüllen.

·Sprühen und backen Sie an einem Ort – sobald ein 35-T-Werkstück positioniert ist, möchten Sie es nicht mehr bewegen. Durch Erhitzen im selben Umschlag entfällt ein ganzer Handhabungsschritt.

·Konsistentes Finish auf langen Flächen – ein stabiler Abluftstrom von 0,25 – 0,35 m/s über den gesamten Bereich sorgt für einen gleichmäßigen Pistolenabstand und einen gleichmäßigen Filmaufbau von einem Ende zum anderen.

·Bedienerzugang zu den Innenflächen – der Zugang über die Tür über die gesamte Höhe und die seitliche Beleuchtung ermöglichen dem Bediener ein sicheres Arbeiten im Inneren des Tanks.

3. Konfigurierbare Parameter

Parameter	Konfigurierbarer Bereich	Notizen
Innenlänge der Kabine	12.000 – 20.000 mm	Abgestimmt auf Werkstück + Endspiel
Innenbreite der Kabine	6.000 – 8.000 mm	Ermöglicht seitlichen Zugang und Bewegung des Bedieners
Innenhöhe der Kabine	6.000 – 8.000 mm	Bietet Platz für die volle Tankhöhe plus Hubfreiheit
Werkstücklänge	bis 12.000 mm	Länger auf Anfrage
Werkstückgewicht	bis 50 T	Transfersystem mit einer Nennleistung über dem Werkstückgewicht
Luftgeschwindigkeit	0,25 – 0,35 m/s (ohne Last)	Abwärtsströmung über den gesamten Querschnitt
Luftvolumen	Größe für Briefumschlag	Zu- und Abluft auf den Kabinenquerschnitt abgestimmt
Beleuchtung	800 – 1.200 LUX	Explosionsgeschützte LED-Leuchten gemäß IP65
Heizung – Diesel	200 – 400 kW	Riello-Brenner, Wärmetauscher aus Edelstahl 304
Heizung – elektrisch	150 – 350 kW	Elemente aus Edelstahl 304, Stufensteuerung
Backzyklus	10 – 25 Min. auf 60 °C	Abhängig von Masse und Heizmöglichkeit
Materialhandhabung	Bodenschienen-/Rollenkettenwagen, 20 – 60 T	Alternativ: Laufkran oder Drehtisch
Filtration	4 Stufen – G3 / F5 / Farbabscheider / Aktivkohle	Aufrüstbar für höhere Effizienz
Stromversorgung	380 V, 50 Hz oder 60 Hz	Andere Spannungen auf Anfrage
Explosionsschutz	Ex-geschützte Motoren, Beleuchtung, Schaltschränke, Leitungen und Anschlusskästen	Ausgelegt für ölbasierte Beschichtungen

4. Standardlieferumfang

Modul	Im Lieferumfang enthalten
Standumschlag	Steinwolle-Sandwichplatten (Wand 70 mm / Dach 50 mm), beidseitig farbbeschichteter Stahl
Plenumskammer	Vierkantrohrrahmen, Filterwanne und Stützgitter
Türen	Elektrischer Rollladen (Hauptrollladen) + Personentüren mit Druckentlastungsschloss und Sichtfenster
Bodengrube	Gittergrube mit 30 × 4 mm Flachstahlrost
Luftversorgungseinheit	Doppelt saugende Radialventilatoren, Riemenantrieb, modulierende Klappe
Abgaseinheit	Doppelseitig saugender Radialventilator, Riemenantrieb, Regelklappe
Leitungen	Gerade Abschnitte plus 90°- und 45°-Bögen
Beleuchtung	T8-LED-Röhren in explosionsgeschützten IP65-Boxen, Decken- und Seitenreihen
Filtration	4 Stufen – Vorfilter G3, Feinfilter F5, Glasfaser-Farbabscheider, Aktivkohle
Heizung (optional)	Dieselbrenner mit Wärmetauscher oder elektrische Elementbank
Sprühausrüstung	60:1 Airless-Pumpe, Edelstahl-Farbtank, Hochdruckschläuche, Pistolen
Materialhandhabung	Rollenketten-Transferwagen mit Plattform, Schiene, VFD-Antrieb und Fernbedienung
Elektrische Steuerung	Explosionsgeschützter Schrank – Sprühmodus, Backmodus, Zeitsteuerung, Beleuchtung, Fehleralarm, Not-Aus
Dokumentation	Wartungshandbuch, Schaltplan, Konformitätsbescheinigung, Packliste

5. Optionen und Upgrades

·Heizquelle – Dieselbrenner oder elektrische Elementbank

·Transfersystem – Rollenkettenwagen, Bodenschienenwagen, Brückenkran-Schnittstelle oder Drehtisch

·Türkonfiguration – Rollladen, Schiebetür oder versenkbare Front

·Steuerungs-Upgrade – SPS + HMI mit Rezeptspeicherung und Datenprotokollierung

·Filter-Upgrade – Endstufe mit höherem Wirkungsgrad oder Wärmerückgewinnung am Abgas

·Spannung/Frequenz – 380 V 50 Hz, 380 V 60 Hz oder andere regionale Standards

6. Referenzkonfiguration

Eine aktuelle Lieferung dieser Produktfamilie umfasste eine 15.000 × 6.500 × 6.500 mm große Innenhülle für 9,8 m lange Transformatortanks mit einem 40-T-Rollenketten-Transferwagen, einem 60:1-Airless-Sprühpaket und einer vierstufigen Filterung. Die vollständige Innen- und Außenbeschichtung wurde in einer einzigen Kabine mit einer Dieselheizung von 300 kW durchgeführt.

7. FAQ

Frage	Antwort
Kann die Kabine sowohl Innen- als auch Außenflächen beschichten?	Ja. Dank des raumhohen Türzugangs und der seitlichen Beleuchtung können Bediener im Inneren des Tanks arbeiten, während Außenflächen im gleichen Zyklus beschichtet werden.
Was ist das maximale Werkstückgewicht?	Standardausführungen decken bis zu 50 T ab, wobei das Transfersystem oberhalb des Werkstücks ausgelegt ist. Schwerere Aufgaben können auf Anfrage ausgeführt werden.
Bauen Sie für 60 Hz / 380 V?	Ja. Die Kabinen sind nach regionalen Stromstandards gebaut, einschließlich 380 V 60 Hz; Bestätigen Sie die Bereitstellung Ihrer Website in der Anfragephase.
Welcher Explosionsschutz ist enthalten?	Explosionsgeschützte Motoren, Beleuchtungsgehäuse, Schaltschränke, flexible Leitungen und Anschlusskästen, ausgelegt für ölbasierte Beschichtungen.
Wie wird ein 35-Tonnen-Tank bewegt?	Ein am Boden montierter Rollenketten-Transferwagen transportiert das Werkstück auf eine Plattform. Dadurch werden die Kosten und die Bauhöhe eines Laufkrans vermieden.
Kann eine Heizung nachträglich hinzugefügt werden?	Ja. Diesel- oder Elektroheizung kann je nach Strom- und Platzangebot bei der Bestellung angegeben oder nachgerüstet werden.
Kann die Kabine im Freien aufgestellt werden?	Die Installation im Innenbereich ist Standard. Außenanlagen sind mit wetterfester Verkleidung und Entwässerung möglich – bitte auf Anfrage angeben.

Transformator Tank Spray und Backstube CoatTech

Aufruf zum Handeln

Holen Sie sich den besten Preis

Senden Sie uns Ihre Werkstückabmessungen, das Gewicht, die Beschichtungsspezifikation und die verfügbare Grundfläche. Unser Technikteam wird den Stand dimensionieren und einen konfigurierten Vorschlag zurücksenden.

Transformator Tank Spray und Backstube CoatTech

Tags:

Bus-Innenfarbkabine,

Großflächige Sprühkabine für die Industrie,

Industriefarbkammer für Innenräume

Empfohlene Produkte

Video

Optionale Farbheizung Behälter Spray-Stall Industrie-Maulfarbe-Stall

Kontaktieren Sie uns jetzt

Anpassungsfähige, zusammenklappbare Sprühkabine mit hoher Leistung

Kontaktieren Sie uns jetzt

Anpassbare elektronische Steuerung Indoor Paint Booth Hohe Leistungskapazität Indoor Paint Booth

Kontaktieren Sie uns jetzt

Lüftung Weiß Große Sprühkabine Anpassbares Auto Sprühkabine

Kontaktieren Sie uns jetzt

Anpassbare Farbkammer Farbe Auto-Körperfarbkammer für die Sicherheit Effizienz 15000 × 5000 × 5000 mm

Kontaktieren Sie uns jetzt

Mehrstufige Filtration Große Sprühscheibe Saubere, sichere, tragbare Sprühscheibe für Autos

Kontaktieren Sie uns jetzt

Heizungssystem Bus Große Sprühkabine Außenfarbkabine für optimale Aushärtung

Kontaktieren Sie uns jetzt

EINZELHEITEN ZU DEN PRODUKTEN

Produkte

Spray-Stand

Der Maler-Mann-Lift.

Vorstation

Oberflächenförderer-Beschichtungslinie

Rollenbeschichtungslinie

Smart Painting-Linie

Große Sprühkabine

Beförderbare Behälter Sprühkabine

Bodenbahnen-Beschichtungslinie

Ausziehzelt

Farbmischraum

Filtergeräte

Filterverbrauchsmaterialien

Transformator Tank Spray und Backstube CoatTech

Mindestbestellmenge:	1
Preis:	USD8000-USD15000/SET
Standardverpackung:	Mit regulärem Film und Karton
Lieferfrist:	15 Tage nach Einzahlung
Zahlungsmethode:	T/T
Lieferkapazität:	30Set/Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

CoatTech

Zertifizierung

Modellnummer

Tankspritz- und Backkabinenserie

Name:

Transformator-Tankspritz- und Backkabine

Stromversorgung::

380 V/50 Hz/3PH oder eine andere Option

Energie mit Energie::

Diesel, Gas, Dampf, elektrischer oder anderer Option

Haupttür::

Falten Stil oder elektrischer Rollstil

Motor::

Chinesische Marke oder Importmarke

Kontrollsytem::

Schalterstil oder SPS -Touchscreen -Steuerung

Wand::

Metall Sheld, EPS, Steinwolle von PU für die Option

Farbe::

Weiße oder andere Option

Anwendung::

Bus/LKW oder andere metallische Produkte

Energiequellen::

Wasser, Strom, Gas

Beschichtung:

10-50um

Dimension::

Wie erforderlich

Geräuschpegel:

≤80 dB

Größe:

Groß

Material:

Stahl

Verwendung:

Maschinenbau, Möbelbau, Industriebau

Farbe:

Weiß/auf Wunsch angepasst

Filtersystem:

Deckenfilter, Glasfaserfilter, Filter für Aktivkohle

Türtyp:

Roll-up-Tür/auf maßgeschneiderte Art

Produkttyp:

Spray-Stand

Beleuchtung:

LED

Heizsystem:

Brenner der Marke Riello

Luftstrom:

25000 m3/h/Maßgeschneidert

Kontrollsystem:

plc-Bedienfeld

Leistung:

18.5KW/auf Wunsch angepasst

Stromspannung:

3*380V 1*220V

Min Bestellmenge:

Preis:

USD8000-USD15000/SET

Verpackung Informationen:

Mit regulärem Film und Karton

Lieferzeit:

15 Tage nach Einzahlung

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

30Set/Monat

Produktbeschreibung

Transformator-Tankspritz- und Backkabine

1.Typische Werkstücke

Werkstück	Typische Größe	Typisches Gewicht	Beschichtungsanforderung
Leistungstransformatortank	6.000 – 12.000 mm Länge	10 – 50 T	Äußere wetterfeste + innere ölbeständige Beschichtung
Verteilungstransformatortank	2.000 – 6.000 mm Länge	2 – 10 T	Außen einschichtig, innen optional
Transformatorkühler / Kühler	1.500 – 4.000 mm Länge	0,5 – 3 T	Eintauchen oder sprühen, nur äußerlich
Große Stahlkonstruktion	bis 15.000 mm L	bis 60 T	Grundierung + Decklack, sprühen und einbrennen
Druckbehälter	3.000 – 10.000 mm Länge	5 – 30 T	Äußere Korrosionsschutzbeschichtung

2. Warum eine geschlossene Kabine für übergroße Tanks

·Eindämmung von Overspray – ein 35-Tonnen-Tank erzeugt eine sehr große Farbwolke; Eine geschlossene Hülle mit vierstufiger Filterung hält es von der Werkstatt und benachbarten Geräten fern.

·Explosionsschutz – Ölbasierte Beschichtungen erfordern explosionsgeschützte Motoren, Beleuchtung, Schaltschränke und Verkabelung. Offenes Sprühen kann dies nicht erfüllen.

·Sprühen und backen Sie an einem Ort – sobald ein 35-T-Werkstück positioniert ist, möchten Sie es nicht mehr bewegen. Durch Erhitzen im selben Umschlag entfällt ein ganzer Handhabungsschritt.

·Bedienerzugang zu den Innenflächen – der Zugang über die Tür über die gesamte Höhe und die seitliche Beleuchtung ermöglichen dem Bediener ein sicheres Arbeiten im Inneren des Tanks.

3. Konfigurierbare Parameter

Parameter	Konfigurierbarer Bereich	Notizen
Innenlänge der Kabine	12.000 – 20.000 mm	Abgestimmt auf Werkstück + Endspiel
Innenbreite der Kabine	6.000 – 8.000 mm	Ermöglicht seitlichen Zugang und Bewegung des Bedieners
Innenhöhe der Kabine	6.000 – 8.000 mm	Bietet Platz für die volle Tankhöhe plus Hubfreiheit
Werkstücklänge	bis 12.000 mm	Länger auf Anfrage
Werkstückgewicht	bis 50 T	Transfersystem mit einer Nennleistung über dem Werkstückgewicht
Luftgeschwindigkeit	0,25 – 0,35 m/s (ohne Last)	Abwärtsströmung über den gesamten Querschnitt
Luftvolumen	Größe für Briefumschlag	Zu- und Abluft auf den Kabinenquerschnitt abgestimmt
Beleuchtung	800 – 1.200 LUX	Explosionsgeschützte LED-Leuchten gemäß IP65
Heizung – Diesel	200 – 400 kW	Riello-Brenner, Wärmetauscher aus Edelstahl 304
Heizung – elektrisch	150 – 350 kW	Elemente aus Edelstahl 304, Stufensteuerung
Backzyklus	10 – 25 Min. auf 60 °C	Abhängig von Masse und Heizmöglichkeit
Materialhandhabung	Bodenschienen-/Rollenkettenwagen, 20 – 60 T	Alternativ: Laufkran oder Drehtisch
Filtration	4 Stufen – G3 / F5 / Farbabscheider / Aktivkohle	Aufrüstbar für höhere Effizienz
Stromversorgung	380 V, 50 Hz oder 60 Hz	Andere Spannungen auf Anfrage
Explosionsschutz	Ex-geschützte Motoren, Beleuchtung, Schaltschränke, Leitungen und Anschlusskästen	Ausgelegt für ölbasierte Beschichtungen

4. Standardlieferumfang

Modul	Im Lieferumfang enthalten
Standumschlag	Steinwolle-Sandwichplatten (Wand 70 mm / Dach 50 mm), beidseitig farbbeschichteter Stahl
Plenumskammer	Vierkantrohrrahmen, Filterwanne und Stützgitter
Türen	Elektrischer Rollladen (Hauptrollladen) + Personentüren mit Druckentlastungsschloss und Sichtfenster
Bodengrube	Gittergrube mit 30 × 4 mm Flachstahlrost
Luftversorgungseinheit	Doppelt saugende Radialventilatoren, Riemenantrieb, modulierende Klappe
Abgaseinheit	Doppelseitig saugender Radialventilator, Riemenantrieb, Regelklappe
Leitungen	Gerade Abschnitte plus 90°- und 45°-Bögen
Beleuchtung	T8-LED-Röhren in explosionsgeschützten IP65-Boxen, Decken- und Seitenreihen
Filtration	4 Stufen – Vorfilter G3, Feinfilter F5, Glasfaser-Farbabscheider, Aktivkohle
Heizung (optional)	Dieselbrenner mit Wärmetauscher oder elektrische Elementbank
Sprühausrüstung	60:1 Airless-Pumpe, Edelstahl-Farbtank, Hochdruckschläuche, Pistolen
Materialhandhabung	Rollenketten-Transferwagen mit Plattform, Schiene, VFD-Antrieb und Fernbedienung
Elektrische Steuerung	Explosionsgeschützter Schrank – Sprühmodus, Backmodus, Zeitsteuerung, Beleuchtung, Fehleralarm, Not-Aus
Dokumentation	Wartungshandbuch, Schaltplan, Konformitätsbescheinigung, Packliste

5. Optionen und Upgrades

·Heizquelle – Dieselbrenner oder elektrische Elementbank

·Transfersystem – Rollenkettenwagen, Bodenschienenwagen, Brückenkran-Schnittstelle oder Drehtisch

·Türkonfiguration – Rollladen, Schiebetür oder versenkbare Front

·Steuerungs-Upgrade – SPS + HMI mit Rezeptspeicherung und Datenprotokollierung

·Filter-Upgrade – Endstufe mit höherem Wirkungsgrad oder Wärmerückgewinnung am Abgas

·Spannung/Frequenz – 380 V 50 Hz, 380 V 60 Hz oder andere regionale Standards

6. Referenzkonfiguration

7. FAQ

Frage	Antwort
Kann die Kabine sowohl Innen- als auch Außenflächen beschichten?	Ja. Dank des raumhohen Türzugangs und der seitlichen Beleuchtung können Bediener im Inneren des Tanks arbeiten, während Außenflächen im gleichen Zyklus beschichtet werden.
Was ist das maximale Werkstückgewicht?	Standardausführungen decken bis zu 50 T ab, wobei das Transfersystem oberhalb des Werkstücks ausgelegt ist. Schwerere Aufgaben können auf Anfrage ausgeführt werden.
Bauen Sie für 60 Hz / 380 V?	Ja. Die Kabinen sind nach regionalen Stromstandards gebaut, einschließlich 380 V 60 Hz; Bestätigen Sie die Bereitstellung Ihrer Website in der Anfragephase.
Welcher Explosionsschutz ist enthalten?	Explosionsgeschützte Motoren, Beleuchtungsgehäuse, Schaltschränke, flexible Leitungen und Anschlusskästen, ausgelegt für ölbasierte Beschichtungen.
Wie wird ein 35-Tonnen-Tank bewegt?	Ein am Boden montierter Rollenketten-Transferwagen transportiert das Werkstück auf eine Plattform. Dadurch werden die Kosten und die Bauhöhe eines Laufkrans vermieden.
Kann eine Heizung nachträglich hinzugefügt werden?	Ja. Diesel- oder Elektroheizung kann je nach Strom- und Platzangebot bei der Bestellung angegeben oder nachgerüstet werden.
Kann die Kabine im Freien aufgestellt werden?	Die Installation im Innenbereich ist Standard. Außenanlagen sind mit wetterfester Verkleidung und Entwässerung möglich – bitte auf Anfrage angeben.

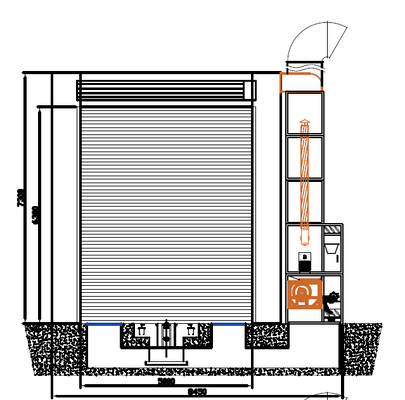

Transformator Tank Spray und Backstube CoatTech

Aufruf zum Handeln

Holen Sie sich den besten Preis

Transformator Tank Spray und Backstube CoatTech

Tags:
