Spritzkabinen-Innenraum: Zuluft, Filterung & HeizungDatum 22. September 2026

Kategorie: Produkte / Spritzkabinen   |   Lackier- und Aushärtungskabine mit Reinraumausführung, gefilterter Zuluft und Bodenabsaugung

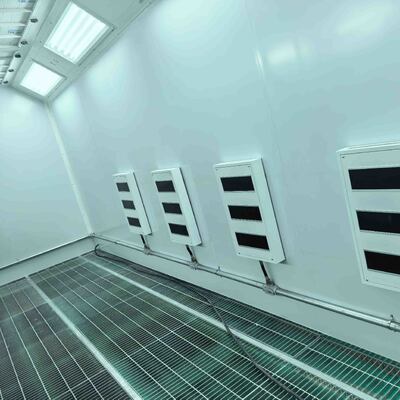

 Diese Veröffentlichung behandelt den Innenraum einer CoatTech-Spritzkabine, die zum Lackieren und Aushärten gebaut wurde. Die Kabine verwendet glatte weiße Wandpaneele, vier bündig eingelassene Zuluft- und Filtereinheiten mit Schlitzöffnungen, einen Metallgitterboden mit Filtermedien unter dem Boden, Deckenbeleuchtung und Sicherheitskennzeichnungen. Unter den Zuluftgeräten verläuft ein Verteilungsrohrverteiler mit Regelventilen. Das Medium der Rohrleitungen und die Wärmequelle werden projektspezifisch konfiguriert und vor der Lieferung auf dem Typenschild der Anlage bestätigt.

  01    Was das Bild zeigt

Vier bündig eingelassene Zuluft-/Filtereinheiten — vier weiße Paneele in der Wand, jedes mit einer langen schwarzen Schlitzöffnung, die gefilterte Luft in die Kabine liefert

Verteilungsrohrleitungen mit Ventilen — eine Metallrohrleitung mit Regelventilen unter den Paneelen — das Medium ist projektspezifisch und allein aus dem Foto nicht identifizierbar

Glatte weiße Wandpaneele — saubere, abwaschbare Wandflächen in heller Ausführung, die die Lichtreflexion verbessern und Kontaminationen leicht sichtbar machen

Metallgitterboden mit Filtermedien — ein Stahlgitterboden mit darunterliegenden grünen Filtermedien, die Overspray auf Bodenniveau auffangen

Deckenleuchten — versiegelte, deckenmontierte Leuchten, die eine helle, gleichmäßige Ausleuchtung für Farbabgleich und Inspektion bieten

Sicherheitskennzeichnungen — ein grünes Notausgangsschild über der Öffnung und ein rot-gelbes Warnschild für heiße Oberflächen am Paneel, das anzeigt, dass die Kabine beheizte Oberflächen hat

  02    Hauptmerkmale

Gefilterte Zuluft — bündig eingelassene Einheiten mit Schlitzöffnungen verteilen saubere, gefilterte Luft gleichmäßig in die Arbeitszone

Overspray-Erfassung auf Bodenniveau — Gitterboden und Filtermedien unter dem Boden sammeln Farbenebel, bevor er die Absaugstufe erreicht

Abwaschbare Wandbeschichtung — glatte weiße Paneele widerstehen Farbe und Lösungsmitteln und sind schnell zwischen den Farben zu reinigen

Helle, gleichmäßige Beleuchtung — Deckenleuchten sind für eine gleichmäßige Ausleuchtung mit minimalen Schatten auf gekrümmten Paneelen angeordnet

Wartungsfreundliche Rohrleitungen — der Verteilungsverteiler mit Absperrventilen ermöglicht die Wartung einzelner Abschnitte, ohne die gesamte Kabine abschalten zu müssen

Klare Sicherheitskennzeichnung — Notausgangsschilder und Warnschilder für heiße Oberflächen unterstützen eine sichere, konforme Arbeitsumgebung

Reinraum-Präsentation — die ordentliche Anordnung von Paneelen, Rohrleitungen und Boden zeigt eine Kabine, die für kontrollierte, wiederholbare Oberflächenbehandlungen gebaut ist

  03    Technische Daten

* Rohrleitungsmedium, Wärmequelle, Luftstromvolumen und Filtergüten werden während der Konstruktion und auf dem Typenschild der Anlage bestätigt. Gehen Sie nicht allein von Fotos auf eine Heizungsart aus.

  04    Warum es in einer Beschichtungslinie wichtig ist

Die Qualität der Oberfläche hängt davon ab, was die Luft tut. Gefilterte Zuluft hält Staub vom nassen Film fern, die Bodenerfassung entfernt Overspray, bevor er sich absetzen kann, und helle Beleuchtung ermöglicht es dem Bediener, Fehler zu erkennen, solange noch Zeit zur Korrektur ist. Zusammen verwandeln die Zuluftgeräte, der Gitterboden, die Filtermedien und die Beleuchtung in dieser Kabine einen geschlossenen Raum in eine kontrollierte Oberflächenumgebung.

  05    Kundenvorteile

Sauberere Oberfläche — gefilterte Zuluft und Bodenerfassung reduzieren Staub- und Overspray-Fehler.

Schnellere Farbwechsel — glatte, abwaschbare Paneele und zugängliche Filtermedien vereinfachen die Reinigung.

Einfachere Wartung — Absperrventile am Verteiler ermöglichen eine abschnittsweise Wartung.

Bessere Arbeitsbedingungen — gleichmäßige Beleuchtung und klare Sicherheitskennzeichnung unterstützen einen genauen, sicheren Betrieb.

Konfigurierbare Heizung — die Wärmequelle wird passend zu den verfügbaren Versorgungseinrichtungen und den Betriebskosten ausgewählt.

Häufig gestellte Fragen

F: Was zeigt dieser Innenraum einer Spritzkabine?  A: Eine Lackier- und Aushärtungskabine mit vier bündig eingelassenen gefilterten Zuluftgeräten, einem Metallgitterboden mit Filtermedien unter dem Boden, Verteilungsrohrleitungen mit Ventilen, Deckenbeleuchtung und Sicherheitskennzeichnungen.

F: Sind die Rohre unter den Paneelen Gasrohre?  A: Nicht unbedingt. Rohre mit Ventilen unter den Zuluftgeräten können Druckluft, Wasser, Thermalöl, Dampf oder Gas führen. Druckluft ist in einer Spritzkabine am gebräuchlichsten; Thermalöl oder heißes Wasser wird zur indirekten Beheizung verwendet. Gasheizung erfordert eine gelb codierte Gasleitung, eine Magnetventilgruppe, einen Brenner und einen Abzug nach außen. Bestätigen Sie dies vom Typenschild der Anlage oder vom Lieferanten, bevor Sie es spezifizieren.

F: Was ist das grüne Material auf dem Boden?  A: Filtermedien unter dem Metallgitter. Sie fangen Farboverspray auf Bodenniveau auf, bevor die Luft die Absaugfilterstufe erreicht, schützen die Kanalisation und reduzieren den Wartungsaufwand.

F: Was machen die vier Wandpaneele?  A: Es handelt sich um bündig eingelassene Zuluft- und Filtereinheiten. Gefilterte Luft strömt durch die langen Schlitzöffnungen in die Kabine und sorgt für ein gleichmäßiges, kontrolliertes Luftstrommuster im Arbeitsbereich.

F: Kann die Wärmequelle für unseren Standort gewählt werden?  A: Ja. Die Heizung kann elektrisch, gasbetrieben, Diesel, Thermalöl oder Dampf sein, je nach verfügbaren Versorgungseinrichtungen, erforderlicher Temperatur und Betriebskosten. Die Quelle wird während der Konstruktion bestätigt.

F: Ist die Kabine sicher zu bedienen?  A: Ja. Die Kabine ist mit Notausgangsschildern, Warnschildern für heiße Oberflächen und geschützten Leitungen ausgestattet. Die endgültigen Sicherheitsvorrichtungen werden gemäß den Standort- und lokalen Vorschriften spezifiziert.
