Große Spritzkabine für Fahrzeugkarosserien & große Komponenten

Kategorie: Produkte / Spritzkabinen   |   Branche: Automobil, EV, Traktoren, Maschinenkabinen - datiert 18. September 2026

Redaktionelle Zusammenfassung  Diese Veröffentlichung präsentiert die Großraum-Spritzkabine von CoatTech zum Lackieren übergroßer Teile wie Elektrofahrzeugkarosserien, Traktorkabinen und großer Schweißkonstruktionen. Sie kombiniert einen durchgehenden Farb-Gitterboden, eine Vollkörper-Eindämmungsfolie, eine Deckenbeleuchtung mit hoher Leistung und ein Mehrstationenlayout, sodass mehrere Bediener gleichzeitig an einem langen Teil arbeiten können.

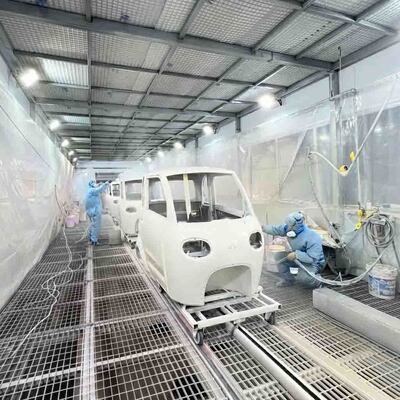

Große Spritzkabine von CoatTech: Zwei Bediener lackieren eine EV-Karosserie auf einem mobilen Dolly über einem durchgehenden Farb-Gitterboden

  01    Was das Bild zeigt

Fahrzeugkarosserie auf einem mobilen Dolly — eine kleine Elektrofahrzeugkarosserie ist auf einem rollbaren Stahl-Dolly positioniert, der auf Bodenschienen läuft, sodass ein langes Teil in der Kabine bewegt und gedreht werden kann

Zwei Lackierer arbeiten an einem Teil — ein Bediener sprüht im Stehen, der andere arbeitet gebückt auf Stoßstangenhöhe — die Kabinenbreite ermöglicht Lackierarbeiten an mehreren Positionen und durch mehrere Bediener

Durchgehender Farb-Gitterboden — perforiertes Metallgitter über dem gesamten Kabinenboden fängt Overspray auf und lässt die Luft gleichmäßig durchströmen

Vollkörper-Eindämmungsfolie — sowohl Seitenwände als auch Decke sind mit Schutzfolie ausgekleidet, um Overspray von der Struktur fernzuhalten und Farbwechsel einfacher zu gestalten

Deckenbeleuchtung mit hoher Leistung — Reihen von Lampen im Deckenraster sorgen für schattenfreie Ausleuchtung zur Überprüfung der Abdeckung und Oberflächenqualität

Deckenhaube und Verrohrung — die lackierte Stahldecke mit Zugangsklappen und flexiblen Rohrverbindungen zeigt ein gefiltertes, ausgewogenes Luftversorgungssystem

  02    Hauptmerkmale

Übergroße Kabine — zusätzliche Länge, Breite und Türhöhe für Fahrzeugkarosserien, Kabinen, Hauben, Türen und große Konstruktionen

Mehrbediener-Layout — breit genug, damit zwei oder mehr Lackierer gleichzeitig ein langes Teil von verschiedenen Seiten lackieren können

Farb-Gitterboden auf Schienen — Gitterpaneele auf einem Schienensystem führen den Dolly und stützen das Teil, während Overspray und Luft durchströmen können

Vollständige Innenraum-Eindämmung — Wand- und Deckenfolien schützen die Kabinenhülle bei schmutzigen Farbarbeiten und sind einfach auszutauschen

Ausgewogener Luftstrom — gefilterte Deckenversorgung und Absaugung auf niedrigerer Ebene kontrollieren Overspray und halten die Atemzone des Bedieners sauberer

Helle, gleichmäßige Beleuchtung — Deckenlampen sind für eine gleichmäßige Ausleuchtung mit minimalen Schatten auf gekrümmten Paneelen angeordnet

Robuste Struktur — Stahlrahmen, Paneelwände und Deckenhaube für den täglichen Produktionsgebrauch ausgelegt

  03    Technische Daten

* Innenmaße, Luftstromvolumen, Heizleistung und Filtrationsstufen werden während der Layout-Planung bestätigt und hängen von der Teilgröße, dem Beschichtungstyp und der täglichen Leistung ab.

  04    Anwendungen und Vorteile

Diese Kabine eignet sich für Hersteller von Elektrofahrzeugen, Langsamfahrzeugen, Traktoren, Landmaschinen, Baumaschinen, Bussen und großen Metallkonstruktionen. Zu den Vorteilen gehören die Möglichkeit, eine gesamte Karosserie in einer Station zu lackieren, kürzere Handhabungszeiten, einfachere mehrseitige Lackierung, bessere Sicht für Qualitätskontrollen und eine sauberere, kontrolliertere Arbeitsumgebung.

 Häufig gestellte Fragen

F: Was ist eine große Spritzkabine?  A: Eine übergroße Lackierkabine mit vergrößerter Länge, Breite und Türhöhe, die zum Lackieren von Fahrzeugkarosserien, Kabinen und anderen großen Komponenten gebaut ist, die nicht in eine Standardkabine passen.

F: Kann sie eine komplette EV-Karosserie lackieren?  A: Ja — die Kabine, die Türhöhe und das Bodensystem sind auf das Teil abgestimmt, und ein mobiler Dolly ermöglicht die Positionierung und Drehung der Karosserie in der Kabine.

F: Können zwei Lackierer gleichzeitig arbeiten?  A: Die breite Kabine ermöglicht es mehreren Bedienern, ein langes Teil von verschiedenen Seiten zu lackieren, was die Zykluszeit bei großen Karosserien verkürzt.

F: Welche Art von Boden hat sie?  A: Ein Farb-Gitter-/Gitterboden auf Schienen. Er stützt den Teil-Dolly, lässt Overspray und Luft durch und ist leichter zu reinigen als ein Vollboden.

F: Ist der Luftstrom Downdraft?  A: Das Layout verwendet eine vollflächige gefilterte Zufuhr mit Absaugung auf niedrigerer Ebene. Der endgültige Luftstromtyp und das Volumen werden während der Layout-Planung bestätigt.

F: Kann sie mit einem Trocknungssystem ausgestattet werden?  A: Ja — Warmluftheizungen oder Infrarotmodule können je nach Beschichtungsprozess für Ablüftung und Aushärtung hinzugefügt werden.

Über CoatTech

CoatTech Intelligent Equipment (Guangzhou) CO., LTD entwickelt, fertigt und installiert Spritzkabinen, Hubarbeitsbühnen für Lackierkabinen, Vorstationen, Förderanlagen mit Ober- und Bodenschienen, Walzlackieranlagen, intelligente Lackieranlagen, große und mobile Container-Spritzkabinen, Einhausungen, Farb-Mischräume, Filtergeräte und Filterverbrauchsmaterialien. Jedes Projekt wird von der Planung und Konstruktion über die Fertigung, Lieferung, Installation bis hin zum Kundendienst betreut.
