Kundenspezifischer 14-Meter-Spritzkabinenheber mit Vorwärtsverlängerung

Fallstudie: 14-Meter-Spray-Booth-Lifter mit Vorwärtsverlängerung für die südkoreanische Busindustrie

1. Projekthintergrund

In der modernen Automobil- und Eisenbahnindustrie stellt die Beschichtung großer Werkstücke wie Busse und Zugwagen erhebliche Betriebsprobleme dar.CoatTech Intelligent Equipment arbeitet mit Pailant zusammenDer Auftraggeber benötigte eine massive,Automatisierte Hebeplattform für ihre neue großflächige Lackkabine, um die Oberflächendekoration zu erleichtern, Schweißen und Lackieren großer Buskomponenten.

2Die Kernprobleme

Standardfarbkabinenheber liegen typischerweise zwischen 3 und 7 Metern.Dieses spezifische Projekt erforderte aufgrund der strengen räumlichen Grenzbedingungen und der großen Größe der Werkstücke eine extreme Anpassung.:

Massives Werkstück: Die Bauteile (einschließlich des Prozessschlitzes) messen 12,5 m (L) x 2,5 m (W) x 3,3 m (H).

Raumbeschränkungen: Die internen Kabinenmaße betrugen 16 m x 6 m x 5,3 m, mit einer effektiven Arbeitsbreite von nur 5,2 m, so dass für den Aufzugsmechanismus auf jeder Seite ein knapper 400 mm großer Einbaumargen bleibt.

Individuelle Mobilität: Der Auftraggeber verlangte, dass die Plattform nicht nur senkrecht angehoben, sondern auch eine einzigartige horizontale 300 mm Vorwärtsverlängerung bietet, damit sich die Bediener sicher dem Werkstück nähern können.

3Die CoatTech Lösung

Ich verstehe die Dringlichkeit des Produktionsplans des Kunden.Das Ingenieurteam von CoatTech arbeitete über Nacht, um innerhalb von 24 Stunden eine umfassende 3D-mechanische Simulation und einen kommerziellen Vorschlag zu liefern..

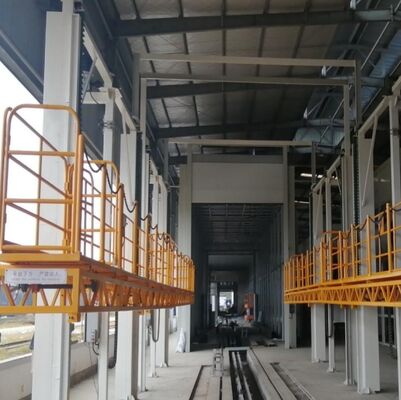

Unsere Lösung beinhaltete eine 14-Meter-seitige elektrische Hebeplattform, die für eine absolute strukturelle Integrität und eine synchronisierte Bewegung über eine so lange Strecke sorgte.

Doppelsicherheitsmechanismus: Einsatz gleichzeitig von schweren Ketten und Stahldrahtseilen, um zufällige Freifälle zu verhindern.

Teleskopische Verlängerung: Eine spezialisierte mechanische Struktur, die es der 500 mm breiten Plattform ermöglicht, sich um weitere 300 mm nach vorne zu erstrecken.

Optionale explosionssichere Upgrades: Bereitstellung flexibler elektrischer Konfigurationen (Standard- und ATEX/EX-sicher), um die genauen Sicherheitsprotokolle der südkoreanischen Anlage zu erfüllen.

4. technische Spezifikationen

5Schlussfolgerung.

Dieses Projekt unterstreicht die Fähigkeit von CoatTech, komplexe räumliche und mechanische Anforderungen schnell in zuverlässige, industrielle Beschichtungsanlagen umzusetzen.Durch die Bereitstellung präziser Technik und schnellen Kundenservice in allen Zeitzonen, unterstützen wir weltweit tätige Hersteller bei der Verbesserung ihrer Beschichtungseffizienz und der Sicherheit am Arbeitsplatz.

Suchen Sie eine maßgeschneiderte Hebelösung für Ihre industrielle Sprühkabine? Kontaktieren Sie noch heute unser Ingenieur-Verkaufsteam für eine schnelle Bewertung und einen detaillierten technischen Vorschlag.

Kontaktieren Sie noch heute unser Ingenieursteam für eine kostenlose technische Beratung und ein maßgeschneidertes Angebot, das auf die genauen Abmessungen Ihrer Anlage zugeschnitten ist!
