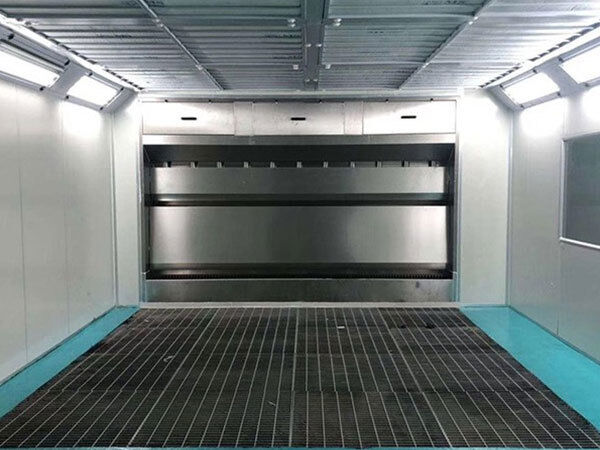

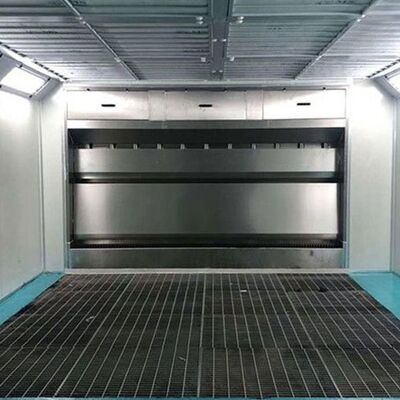

CT-D-Reihe Industrielle offene Trockenfilter-Sprühkabine

CT-D-Reihe Industrielle Offene Trockenfilter-Sprühkabine

Modulärer Trockenfilterschrank für Holz-, Metall- und Verbundwerkstoffe

Technischer Überblick:Die CT-D-Serie ist ein modularer, offener Sprühschrank für industrielle Anwendungen, bei denen die Wasserfiltration unpraktisch ist.Doppelstufige Trockenfiltrationsmatrixum große Mengen von Farbübersprühen zu erfassen und gleichzeitig einen gleichbleibenden Luftstrom zu erhalten.Das System ist so konzipiert, dass es die Atemzone des Bedieners schützt und sicherstellt, dass die Abluft den Umweltnormen für Partikel entspricht.

Wichtige technische Merkmale:

1. Zweistufige Filtrationsmechanik:

   • Stufe 1 (Trägheitstrennung):Die primäre Filterbank verwendet V-förmige gefaltete Kartonfilter (oft "Andreae"-Stil genannt).Schwerere Farbpartikel können nicht umdrehen und in den tiefen Taschen eingeschlossen werdenDiese Stufe erfasst den größten Teil der Ladung (bis zu 15 kg Tragfähigkeit pro m2).

   • Stufe 2 (Fang):Eine Sekundärschicht aus hochdichten Glasfaser- "Paint Stop"-Medien sorgt für die Aufnahme feinerer Nebel, die die erste Stufe passieren, und schützt die Auspuffventilatorblätter vor Aufbau.

2. Explosionssichere Luftbehandlung:

   • Zur Verhinderung der Entzündung von brennbaren Lösungsmitteldämpfen verwendet das SystemGürtelbetriebene Achsventilatorenan dem der Elektromotor montiert istAußenAlternativ können auch interneEx-proof-bewertete Motoren (Zone 1/2)verwendet werden.

3. Moduläres Bauprojekt

   • Sie besteht aus 1,2 mm galvanisierten Stahlplatten mit Pulverbeschichtung.Das modulare Panel-Design ermöglicht eine individuelle Breite von 2 bis 6+ Metern, um unterschiedliche Werkstückgrößen zu bieten.

4. Integrierte Beleuchtung:

   • Explosionssichere LED-Leuchten sind in die oberste Dachdecke integriert und versorgen den Arbeitsbereich mit ≥ 800 Lux ohne Schatten.

Tabelle der technischen Spezifikationen (Modell CT-D3000 - 3 Meter Breite):
