Bus-Lkw Standard Diesel Automotive Lackierung Spray Booth Für Auto Lackierung
Vorteile:
Schnelle und zuverlässige Wärmebewirtschaftung
Hochleistungsheizung: Zwei unabhängige Heizgeräte mit jeweils einem Riello RG5S Dieselbrenner (max. Leistung 260.000 KW) und einem Wärmetauscher aus Edelstahl 304 ermöglichen eine schnelle Temperaturerhöhung:von 0°C bis 20°C bei Sprühen und von 20°C bis 60°C beim Backen innerhalb von 10~15 Minuten.
Flexible Brennstoffoptionen: Unterstützt Diesel-, Erdgas-, elektrische oder Infrarotheizung und bietet Anpassungsfähigkeit an lokale Energieverfügbarkeit und Kosten.
Einheitliche Wärmeverteilung: Die technische Luftumwälzung und der hohe Luftstrom sorgen für eine gleichbleibende Temperatur im gesamten Arbeitsbereich.Kritisch für eine gleichmäßige Beschichtungsaufhärtung und eine optimale Finishqualität.
Technische Spezifikation
Diese großflächige, voll ausgestattete Sprühkabine ist für professionelle, industrielle Farb-, Back- und Veredelungsanwendungen mit hohem Volumen ausgelegt.Die robuste Konstruktion und die fortschrittlichen Systeme sorgen für eine kontrollierte, sichere und effiziente Umwelt.
1. Strukturelle Konstruktion und Abmessungen
Geräumige Arbeitsfläche: Bietet einen großen internen Arbeitsbereich mit den Abmessungen 15.000 mm (L) × 5.000 mm (W) × 5.000 mm (H).
Robuste Konstruktion: Mit einer 70 mm dicken EPS-Sandwichwand und einer 50 mm dicken EPS-Dachplatte (mit Steinwolle oder PU-Optionen erhältlich) gebaut.426 mm Weißstahl und versiegelte Stahlkante.
Zugänglichkeit: Mit einer großen 4-blättrigen Haupteingangstür (4.000 x 4.600 mm) und zwei Standard-Arbeitstüren (800 x 2.000 mm) mit Aussichtsfenstern und Druckschlössern.
2. Fortgeschrittenes Luftstrom- und Lüftungssystem
Luftbehandlung mit hoher Kapazität: Ausgestattet mit zwei unabhängigen Aufbereitungseinheiten und zwei Abluft-Einheiten für eine präzise Umweltkontrolle.
Luftversorgung: Gesamtdurchfluss von 40.000 m3/h über externe Rotor-Zentrifugalventilatoren (2x 7,5 kW-Motoren pro Einheit).
Luftabgas: Gesamtdurchfluss von 4.000 m3/h über Gurtventilatoren (2x 11KW-Motoren).
Vielseitiges Kanalisieren: Das System umfasst mehrere 1000x1000mm gerade Kanäle, 90° und 45° Ellenbogen, die ein flexibles und effizientes Rohrleitungslayout für ein optimales Luftflussmanagement ermöglichen.
3. Umfassende Filtration und Umweltkontrolle
Mehrstufige Filtration: Ein vierstufiges Filtrationssystem sorgt für saubere Einlassluft und sichere Abgase:
Primärfilter (G3)
Sub-Hochwirkungsfilter (F5)
Filter für den Farbverstopfer (G3)
Aktivkohlefilter zur Adsorption von VOCs (Benzol, Xylen)
Leistungsstarkes Heizsystem: Zwei unabhängige Systeme mit jeweils einem Riello RG5S Dieselbrenner (260.000 kW maximale Leistung) und einem Edelstahlwärmetauscher.Fähig, die Kabinentemperatur für das Sprühen von 0 °C auf 20 °C und für das Backen innerhalb von 10-15 Minuten auf 60 °C zu erhöhen. (Erdgas/Elektrizität/IR-Optionen verfügbar).
Optimales Arbeitsumfeld und Sicherheit
Ausgezeichnete Beleuchtung: Bietet eine Beleuchtung von ≥ 1000 Lux durch eine Kombination von 80 oben und 88 auf der Taille befestigten 18W-Explosionssicheren LED-Lampen.
Integriertes Steuerungssystem: Ein zentralisiertes elektronisches Steuerungsteam steuert alle Funktionen: Sprühen, Heizen, Backen, Trocknen, Beleuchtung und Notrufen.Messgeräte (Ammeter), Voltmeter, Druck) und Alarmsysteme für eine vollständige Betriebsüberwachung.
Boden- und Lüftungsoptionen: verfügt über einen Gitterboden mit flachem Eisen und verdrehten Stahlgittern (24 Stück) und bietet eine optionale Abgaskonfiguration an der Seitenwand.
|
Innerlich
Abmessung
|
15000 × 5000 × 5000 mm (L × W × H) |
|
Außen
Abmessung
|
15130 × 6890 × 5600 mm (L × W × H) |
| Untergrund |
Auf beiden Seiten des Bodens befinden sich 2 Reihen mit 30x4 Flachstahl + ¥8 verdrehten Stahlbodengittern (24 Stück) (optional seitliche Abgase) |
| Vordertür |
Türgröße: 4000 × 4600 mm (W × H), Blechbiege Tür, 4 Türblätter, quadratisch gehärtetes Glasfenster, Füllung: EPS. (Die Füllung kann angepasst werden,und das Tor kann mit einem elektrischen Rollverschluss ausgestattet werden) |
| Werkende Tür |
2 Sätze, Arbeitstürgröße: 800 × 2000 mm (W × H), mit
Druckschloss und Glasbeobachtungsfenster
|
| Wandplatten |
EPS-Wandplatte, effektive Breite 1150 mm, Gesamtdicke 70 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten auf beiden Seiten versiegelt (Steinwolle, PU optional)
|
| Dach |
EPS-Wandplatte, effektive Breite 1150 mm, Gesamtdicke 50 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten auf beiden Seiten versiegelt (Steinwolle, PU optional)
|
| Lichtung |
Oberbeleuchtung: 20 Gruppen × 4 Stück = 80 Stück 18W-Leuchten
Taillenbeleuchtung: 22 Gruppen × 4 Stück = 88 Stück 18W-Lampenröhren, LED
Lampenröhren, explosionssichere Lichtschachtel
Beleuchtung ≥ 1000Lux
|
|
Luftfahrtstelle
Einrichtung
|
Lufteinlass von der Seite, Abgas von hinten, quadratische Röhre
Schweißen + Aluminium-Tie-Rahmen, weiße Farbe, hochfeste maschinell hergestellte 20 mm dicke Steinwollmaske
|
|
Make-up
Luftfahrzeug
(2 Gruppen)
|
Jede Gruppe ist mit 2 Außenrotor-Zentrifugalventilatoren mit doppelter Einleitung ausgestattet, Einmotorleistung: 7,5 kW; Gesamtdurchfluss: 40000 m3 / h, Windgeschwindigkeit ohne Last: 0,25 m/s; Luftzufuhr pneumatischer Einstelldämpfer,Zyklusstart Luftdämpfer . |
|
Erschöpft.
Luftfahrzeug
(2 Gruppen)
|
Jede Gruppe ist mit einem Zentrifugalventilator mit doppeltem Einlass, Katzenantrieb, Einmotorenleistung: 11 kW, Gesamtstrom: 4000 m3/h, Windgeschwindigkeit ohne Belastung: 0,25 m/s, manueller Abgasdämpfer ausgestattet. |
|
Heizung
System
(2 Sätze)
|
Jede Gruppe ist mit einem Riello RG5S Dieselbrenner mit
maximale Wärmeleistung von 26000 kW; mit einem Wärmeaustauschofen aus Edelstahl 304 ausgestattet; Temperaturerhöhung: 20°C (von 0°C bis 20°C im Sprühzustand); Backfarbe:10-15 Minuten (von 20° bis 60°C) Farbzustand. (Erdgasheizung, elektrische Heizung
Rohrheizung und Infrarot-Bäcklampenheizung können ausgewählt werden)
|
|
Filterung
System
|
Luftversorgung Primärfilterbaumwolle: EN 779 Niveau: G3
2 Filtration mit unterhoher Effizienz: vollständige Tiefe dreidimensionale Viskose; EN799-Spiegel: F5,
3 Filtration von farbfesten Baumwolldecken aus Glasfasern: EN 779 Stufe G3;
4Aktivkohlenstoffpartikelfilterung: Adsorbiert Benzol und Xylen im Abgas
|
| Elektronisches Steuerungssystem |
Sprühmalerei, Heizsprühmalerei, Backfarbe, Trocknungszeit, Lichtschalter, Fehleranzeiger, Temperaturregler, Stromschalter, Notrufschalter, Timer,Temperaturbegrenzer, Ampermeter, Voltmeter, Druckmessgerät, Druckmelder |
|
Rohrleitung
System
|
Jede Gruppe von Luftzufuhr- und Abluftkanälen ist mit 4 Abschnitten von 10 00 x 10 00 x 1000 mm geraden Luftkanälen, einem Abschnitte von 10 00 x 10 00 mm 90° Ellenbogen und einem Abschnitte von 10 00 x 10 00 mm 45° Ellenbogen ausgestattet. |
| Gesamtleistung |
56 kW. |

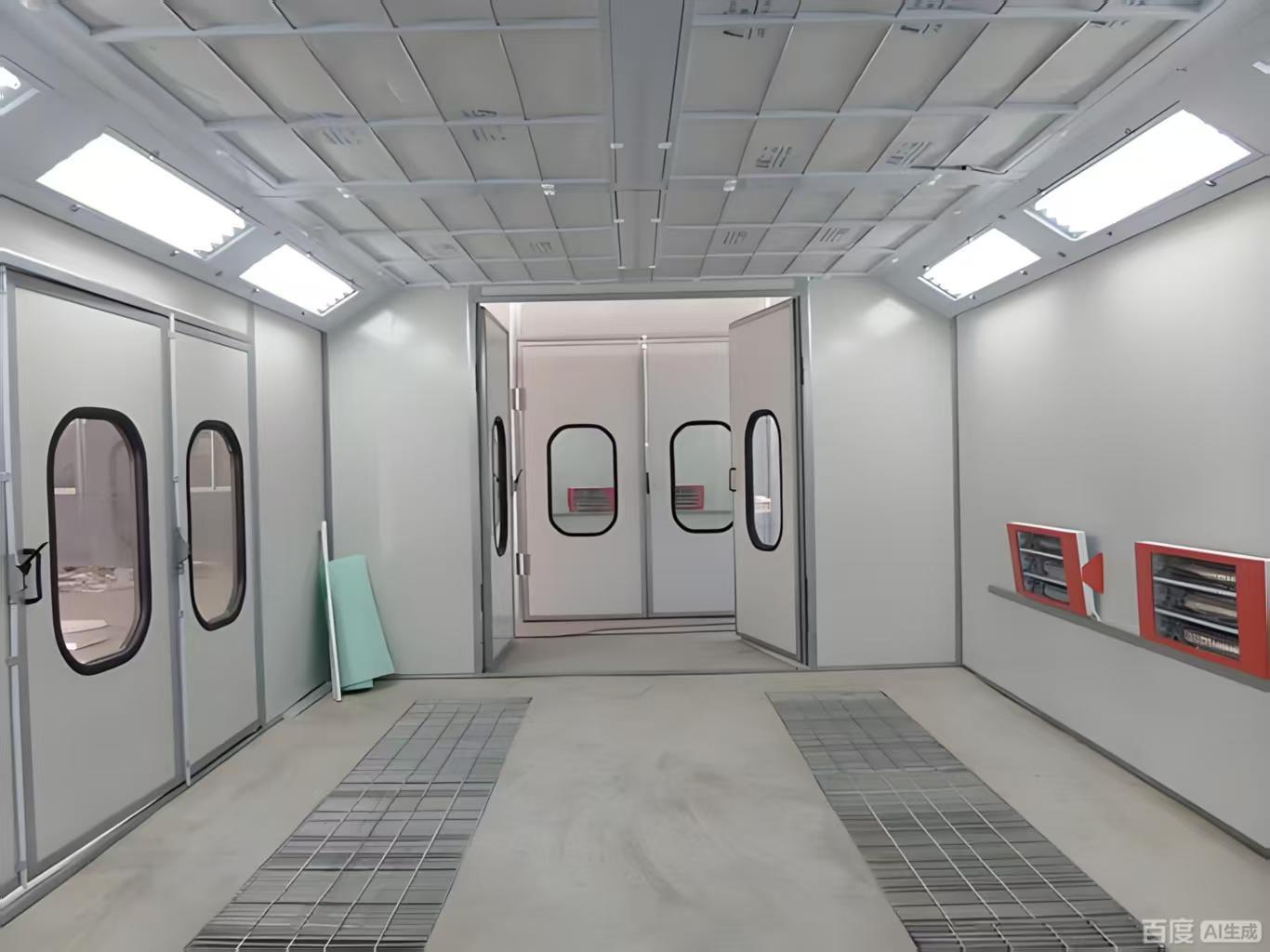

Die große Autospritzkabine ist mit erstklassigen technischen Spezifikationen auf verschiedene Bedürfnisse ausgelegt
Die Innenräume haben Abmessungen von 6900 × 3900 × 2650 mm (L × W × H), (KUNDEN angepasst werden)
(KAN angepasst werden) Der robuste Keller
verfügt über eine verzinkte Bleche, die durch quadratische Rohre und ein Bodengitter unterstützt wird, um eine Gesamtlastlastfähigkeit zu gewährleisten
Kapazität von 2,4 T, nach Bedarf einstellbar.
Die Haupteingangstür, 3000 × 2600 mm (W × H), hat drei Blätter mit quadratischen gehärteten Glasfenstern und EPS-Füllung.
Eine zusätzliche Arbeitstür mit einer Größe von 800 × 2000 mm (W × H) verfügt über eine Druckschließung und ein Aussichtsfenster.
Die EPS-Wandplatten und das verzinkte Blechdach der Kabinen bieten eine robuste Isolierung, wobei optionale Materialien zur Verfügung stehen.
Das Beleuchtungssystem liefert über 1000Lux mit 32 Ober- und 16 Taille-LED-Lampen.
Ein breites Filtrationssystem sorgt für eine optimale Heizung durch einen Riello RG5S-Brenner.
Das elektronische Steuerungssystem bietet eine präzise Betriebssteuerung.
Der Bedarf beträgt 17 kW. Kann angepasst werden
