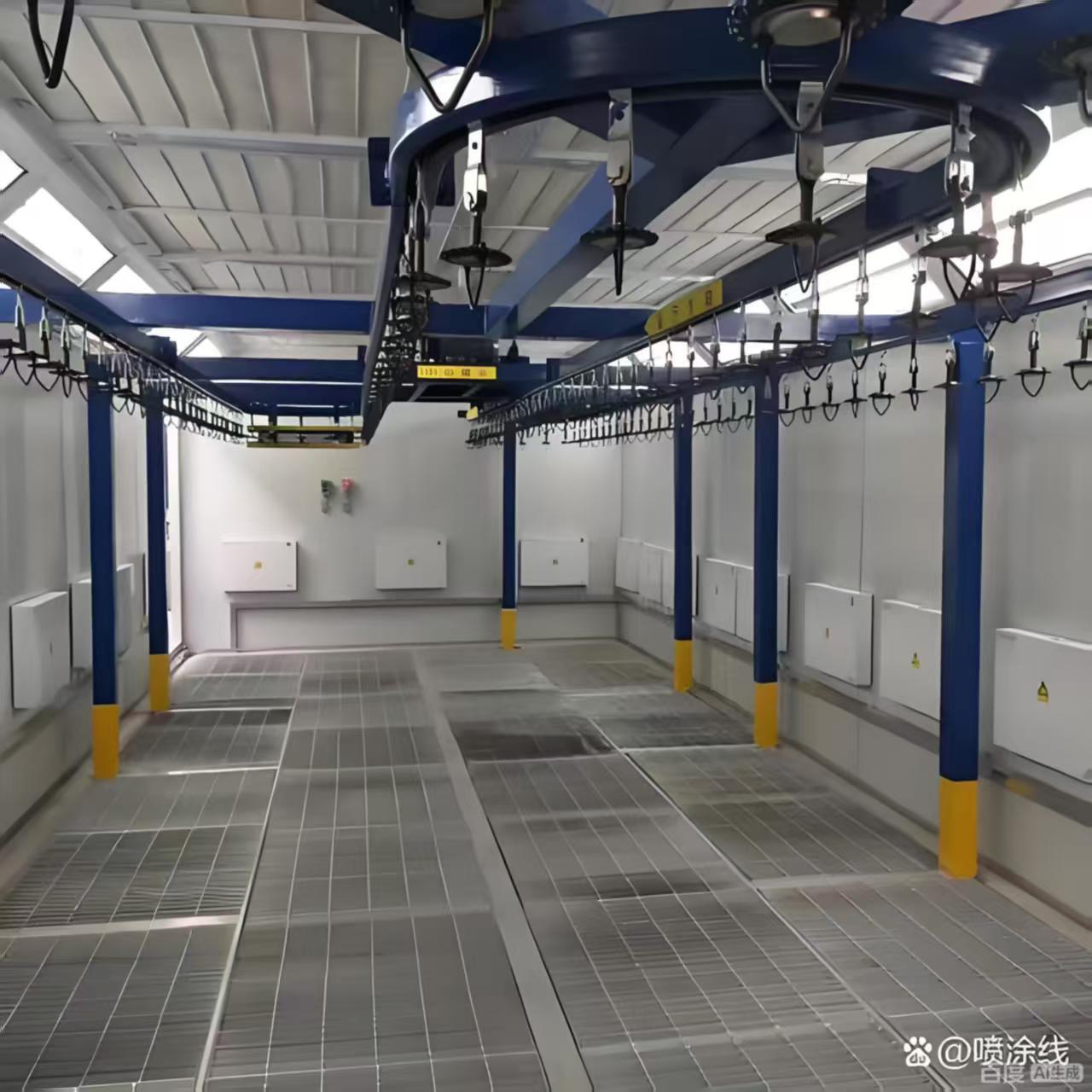

Hochtemperatur-Erdgas-Heizlackierkabine für Autoreparatur und -lackierung
Vorteile:
Präzises Luftstrommanagement und Belüftung
Ausgeglichenes Luftaustauschsystem: Die Kabine verfügt über zwei unabhängige Luftzufuhraggregate (insgesamt 40.000 m³/h) und zwei Abluftaggregate (insgesamt 4.000 m³/h), wodurch eine kontrollierte, leicht positive Druckumgebung erreicht wird, die ideal für das Lackieren und die Absaugung von Sprühnebel ist.
Vielseitige Kanalanordnung: Jedes Luftbehandlungsgerät wird von einem dedizierten Leitungssystem unterstützt, das aus geraden Kanälen (1000×1000×1000 mm), 90°- und 45°-Bögen besteht, wodurch eine flexible Führung ermöglicht wird, um unterschiedlichen Anlagenlayouts und Luftstromanforderungen gerecht zu werden.
Intelligente Luftstromsteuerung: Sowohl die Zu- als auch die Abluftsysteme sind mit pneumatischen oder manuellen Dämpfern ausgestattet, die eine Echtzeitanpassung der Luftgeschwindigkeit und des Luftvolumens ermöglichen, um verschiedenen Sprüh-, Einbrenn- oder Trocknungsmodi gerecht zu werden.
Technische Daten
Diese groß angelegte, voll ausgestattete Spritzkabine ist für industrielle Lackier-, Einbrenn- und Veredelungsanwendungen mit hohem Volumen und professionellem Anspruch konzipiert. Ihre robuste Konstruktion und fortschrittlichen Systeme gewährleisten eine kontrollierte, sichere und effiziente Umgebung.
1. Konstruktionsdesign & Abmessungen
Geräumiger Arbeitsbereich: Bietet einen großzügigen Innenarbeitsbereich mit den Maßen 15.000 mm (L) × 5.000 mm (B) × 5.000 mm (H).
Robuste Konstruktion: Gebaut mit einer 70 mm dicken EPS-Sandwichplattenwand und einer 50 mm dicken EPS-Dachplatte (mit Optionen für Steinwolle oder PU), mit 0,426 mm weißem Farb-Stahlblech und abgedichteten Stahlkanten.
Zugänglichkeit: Verfügt über eine große 4-flügelige Hauptzugangstür (4.000 x 4.600 mm) und zwei Standard-Arbeitstüren (800 x 2.000 mm) mit Sichtfenstern und Druckschlössern.
2. Fortschrittliches Luftstrom- und Belüftungssystem
Luftbehandlung mit hoher Kapazität: Ausgestattet mit zwei unabhängigen Frischluftaggregaten und zwei Abluftaggregaten für eine präzise Umweltkontrolle.
Luftzufuhr: Gesamtvolumenstrom von 40.000 m³/h über Außenläufer-Radialventilatoren (2x 7,5 kW Motoren pro Einheit).
Abluft: Gesamtvolumenstrom von 4.000 m³/h über riemengetriebene Radialventilatoren (2x 11 kW Motoren).
Vielseitige Kanalisierung: Das System umfasst mehrere 1000x1000 mm gerade Kanäle, 90°- und 45°-Bögen, die eine flexible und effiziente Leitungsanordnung für ein optimales Luftstrommanagement ermöglichen.
3. Umfassende Filterung & Umweltkontrolle
Mehrstufige Filterung: Ein vierstufiges Filtersystem sorgt für saubere Ansaugluft und sichere Abluft:
Vorfilter (G3)
Sub-Hocheffizienzfilter (F5)
Lackabscheiderfilter (G3)
Aktivkohlefilter zur Adsorption von VOCs (Benzol, Xylol).
Leistungsstarkes Heizsystem: Zwei unabhängige Systeme, jedes mit einem Riello RG5S Dieselbrenner (260.000 KW max. Leistung) und einem Edelstahl-Wärmetauscher. In der Lage, die Kabinentemperatur innerhalb von 10-15 Minuten von 0°C auf 20°C zum Sprühen und auf 60°C zum Einbrennen zu erhöhen. (Erdgas-/Elektro-/IR-Optionen verfügbar).
Optimale Arbeitsumgebung & Sicherheit
Hervorragende Beleuchtung: Bietet eine Beleuchtung von ≥1000 Lux über eine Kombination aus 80 oben montierten und 88 in Taillenhöhe angebrachten 18W explosionsgeschützten LED-Lampen.
Integriertes Steuerungssystem: Ein zentrales elektronisches Bedienfeld verwaltet alle Funktionen: Sprühen, Heizen, Einbrennen, Trocknungszeiten, Beleuchtung und Not-Aus. Es umfasst Temperaturregler, Messgeräte (Amperemeter, Voltmeter, Druck) und Alarmsysteme für die volle Betriebsüberwachung.
Boden- & Lüftungsoptionen: Verfügt über einen Gitterrostboden mit Flacheisen- und verdrillten Stahlrosten (24 Stück) und bietet eine optionale Seitenwand-Abluftkonfiguration.
|
Innen
Abmessung
|
15000 × 5000 × 5000 mm (L × B × H) |
|
Außen
Abmessung
|
15130 × 6890 × 5600 mm (L×B×H) |
| Keller |
Es gibt 2 Reihen mit 30x4 Flacheisen + ⌀8 verdrillten Stahlbodenrosten (24 Stück) auf beiden Seiten des Bodens (optionale Seitenwandabsaugung) |
| Vordertür |
Türgröße: 4000 × 4600 mm (B×H), Blechbiegetür, 4 Türflügel, quadratisches Fenster aus gehärtetem Glas, Füllung: EPS. (Die Füllung kann angepasst werden, und das Tor kann mit einem elektrischen Rollladen ausgestattet werden) |
| Arbeitstür |
2 Sätze, Arbeitstürgröße: 800×2000 mm (B×H), ausgestattet mit
Druckschloss und Glas-Sichtfenster
|
| Wandpaneel |
EPS-Wandpaneel, effektive Breite 1150 mm, Gesamtdicke 70 mm,
Stahlfarbplattenstärke: 0,426 mm, weiß, Stahlkanten beidseitig abgedichtet; (Steinwolle, PU optional)
|
| Dach |
EPS-Wandpaneel, effektive Breite 1150 mm, Gesamtdicke 50 mm,
Stahlfarbplattenstärke: 0,426 mm, weiß, Stahlkanten beidseitig abgedichtet; (Steinwolle, PU optional)
|
| Beleuchtung |
Deckenbeleuchtung: 20 Gruppen × 4 Stk. = 80 Stk. 18W Lampen
Taillenbeleuchtung: 22 Gruppen × 4 Stk. = 88 Stk. 18W Lampenröhren, LED
Lampenröhren, explosionsgeschützter Lichtkasten
Beleuchtung ≥1000Lux
|
|
Lufteinheit
Installation
|
Lufteinlass von der Seite, Abluft von hinten, Vierkantrohr
Schweißen + Aluminium-T-Rahmen, weißer Anstrich, hochfeste maschinell gefertigte 20 mm dicke Steinwolleplattenmaske
|
|
Frischluft
Lufteinheit
(2 Gruppen)
|
Jede Gruppe ist mit 2 Außenläufer-Doppeleinlass-Radialventilatoren ausgestattet, Einzelmotorleistung: 7,5 kW; Gesamtvolumenstrom: 40000 m3/h, Windgeschwindigkeit ohne Last: 0,25 m/s; pneumatische Luftzufuhr-Einstellklappe, pneumatische Zyklusstartklappe. |
|
Abluft
Lufteinheit
(2 Gruppen)
|
Jede Gruppe ist mit 1 Doppeleinlass-Radialventilator ausgestattet, Riemenantrieb, Einzelmotorleistung: 11 kW; Gesamtvolumenstrom: 4000 m3/h, Windgeschwindigkeit ohne Last: 0,25 m/s; manuelle Abluft-Einstellklappe. |
|
Heizung
System
(2 Sätze)
|
Jede Gruppe ist mit einem Riello RG5S Dieselbrenner mit einer
maximalen Heizleistung von 26.000 kW ausgestattet; ausgestattet mit einem 304 Edelstahl-Wärmetauscher; Temperaturanstieg Lackierung: 20°C (von 0°C auf 20°C im Sprühzustand); Einbrennlackierung: 10-15 Minuten (von 20° bis 60ºC) Lackzustand. (Erdgasheizung, Elektroheizung
Rohrheizung und Infrarot-Einbrennlampe können ausgewählt werden)
|
|
Filtersystem
Gesamtleistung
|
2 Sub-Hocheffizienzfiltration: vollflächige dreidimensionale Viskose; EN799 Level: F5,
3 Glasfaser-Lackbeständige Wattefilterung: EN 779 Level: G3;
4. Aktivkohlepartikelfilterung: adsorbiert Benzol und Xylol in Abgasen
Elektronisches Steuerungssystem
|
| Sprühlackierung, Heizsprühlackierung, Einbrennlackierung, Trocknungszeiteinstellung, Lichtschalter, Fehleranzeigelampe, Temperaturregler, Netzschalter, Not-Aus-Schalter, Timer, Temperaturbegrenzer, Amperemeter, Voltmeter, Manometer, Druckalarm |
Leitungssystem |
|
Jede Gruppe von Luftzufuhr und -absaugung ist mit 4 Abschnitten von 10 00 x 10 00 x 1000 mm geraden Luftkanälen, 1 Abschnitt von 10 00 x 10 00 mm 90° Bogen und 1 Abschnitt von 10 00 x 10 00 mm 45° Bogen ausgestattet;
Gesamtleistung
|
56KW |
| Die großformatige Autolackierkabine wurde entwickelt, um vielfältige Anforderungen mit erstklassigen technischen Spezifikationen zu erfüllen |
und anpassungsfähigen Funktionen. Die Innenabmessungen betragen 6900 × 3900 × 2650 mm (L × B × H), (KANN ANGEPASST WERDEN) |
während die Außenmaße 7000 × 5350 × 3400 mm (L × B × H) betragen. (KANN ANGEPASST WERDEN) Der robuste Keller
verfügt über eine Bordwand aus verzinktem Blech, die von Vierkantrohren und einem Bodengitter getragen wird, wodurch eine Gesamttragfähigkeit
von 2,4T gewährleistet wird, die bei Bedarf angepasst werden kann.
Die vordere Haupttür, 3000 × 2600 mm (B×H), hat drei Flügel mit quadratischen Fenstern aus gehärtetem Glas und EPS-Füllung.
Eine zusätzliche Arbeitstür mit den Maßen 800×2000 mm (B×H) umfasst ein Druckschloss und ein Sichtfenster.
Die EPS-Wandpaneele und das Dach aus verzinktem Blech der Kabine bieten eine robuste Isolierung, wobei optionale Materialien verfügbar sind.
Das Beleuchtungssystem liefert über 1000 Lux mit 32 Decken- und 16 Taillen-LED-Lampen. Die Lufteinheit verwaltet effizient
die Ansaugung und Abluft, unterstützt durch einen Riello RG5S Brenner für eine optimale Heizung. Das umfassende Filtersystem sorgt für
eine saubere Arbeitsumgebung, während das elektronische Steuerungssystem eine präzise Betriebskontrolle bietet. Der Gesamtleistungsbedarf
beträgt 17 kW. (KANN ANGEPASST WERDEN)
