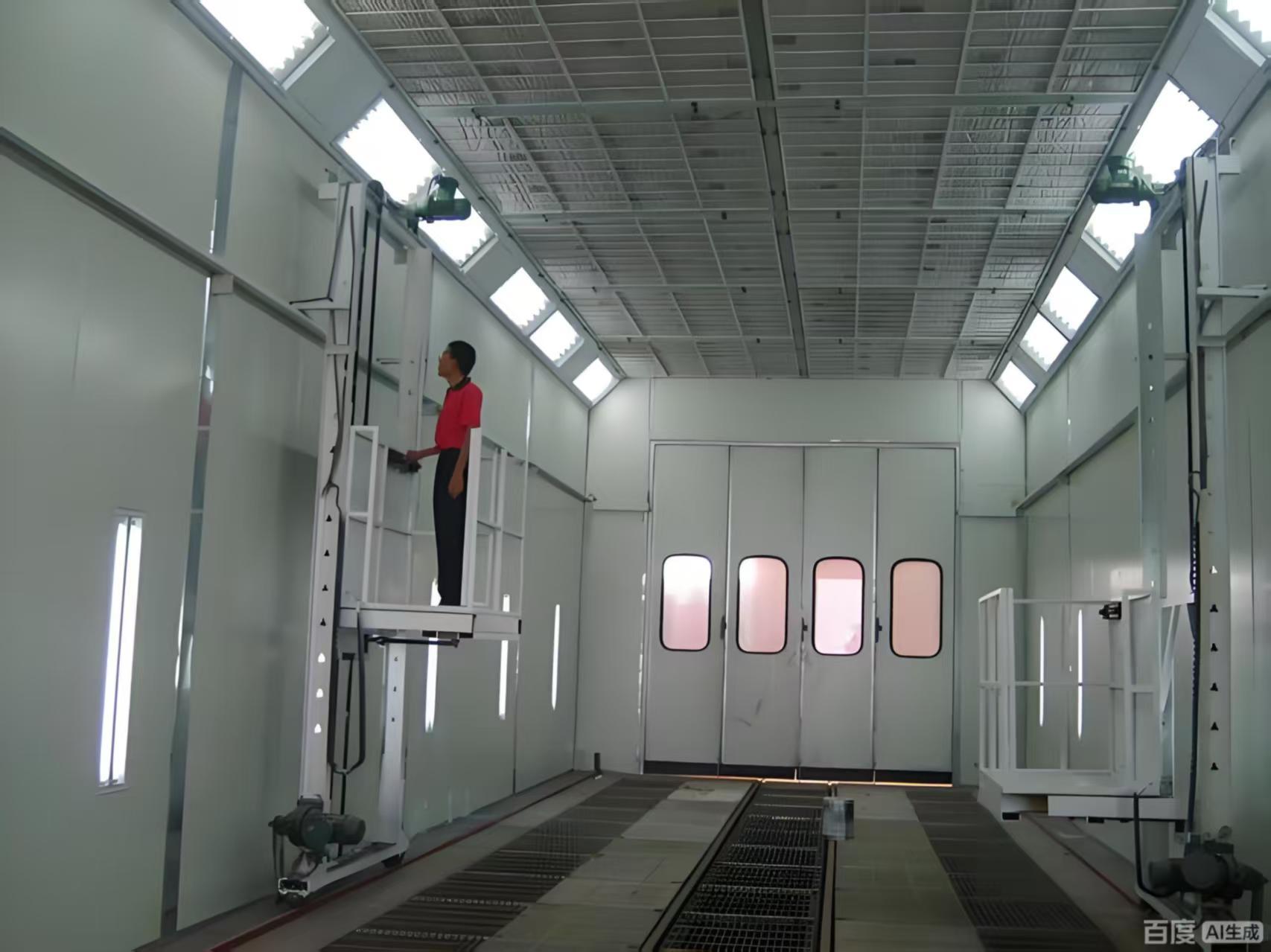

Luxus-Spritzkabine Auto-Lackierkabine Große Glas-Tor-Auto-Lackierraum
Optimales Arbeitsumfeld & Sicherheit
Hervorragende Beleuchtung: Bietet eine Beleuchtung von ≥1000 Lux durch eine Kombination aus 80 oben montierten und 88 in Taillenhöhe angebrachten explosionsgeschützten 18-W-LED-Lampen.
Integriertes Steuerungssystem: Ein zentrales elektronisches Bedienfeld verwaltet alle Funktionen: Spritzen, Heizen, Trocknen, Trocknungs-Timer, Beleuchtung und Not-Aus. Es umfasst Temperaturregler, Messgeräte (Amperemeter, Voltmeter, Druck) und Alarmsysteme für die volle Betriebsüberwachung.
Boden- & Lüftungsoptionen: Verfügt über einen Gitterboden mit Flacheisen- und verdrillten Stahlrosten (24 Stück) und bietet eine optionale Seitenwand-Abluftkonfiguration.
Vorteile:
Hohe Leistung: Entwickelt für schnelles, gleichmäßiges Heizen und einen kraftvollen, ausgewogenen Luftstrom.
Überlegene Finish-Qualität: Ausgezeichnete Beleuchtung und ultrareine, gefilterte Luft sorgen für erstklassige Finishing-Ergebnisse.
Betriebssicherheit: Gebaut mit explosionsgeschützter Beleuchtung, einem umfassenden Filtersystem und vollständiger elektronischer Überwachung.
Haltbarkeit & Flexibilität: Konstruiert aus robusten Materialien und bietet Anpassungsmöglichkeiten bei Heizungsart, Isolierung und Abluftkonfiguration.
Effizienz: Automatisierte Steuerungen und Hochleistungssysteme minimieren die Prozesszeit und Energieverschwendung.
Das Luftzufuhr- und Abluftsystem der Spritzkabine umfasst vier Abschnitte mit 1000 x 1000 x 1000 mm
geraden Luftkanälen, einen Abschnitt mit 1000 x 1000 mm 90° Winkel und einen Abschnitt mit 1000 x 1000 mm 45° Winkel.
Dieses vielseitige Leitungssystem gewährleistet ein effizientes und flexibles Luftstrommanagement und passt sich an verschiedene betriebliche Anforderungen an.
Das robuste Design unterstützt eine effektive Belüftung und Abluft und sorgt so für eine saubere und kontrollierte Umgebung in der Spritzkabine.
|
Innen
Abmessung
|
15000 × 5000 × 5000 mm (L × B × H) |
|
Außen
Abmessung
|
15130 × 6890 × 5600 mm (L × B × H) |
| Keller |
Es gibt 2 Reihen mit 30x4 Flacheisen + ⌀8 verdrillten Stahlbodenrosten (24 Stück) auf beiden Seiten des Bodens (optionale Seitenwandabsaugung) |
| Vordertür |
Türgröße: 4000 × 4600 mm (B × H), Blechbiegetür, 4 Türflügel, quadratisches Fenster aus gehärtetem Glas, Füllung: EPS. (Die Füllung kann angepasst werden, und das Tor kann mit einem elektrischen Rollladen ausgestattet werden) |
| Arbeitstür |
2 Sätze, Arbeitstürgröße: 800 × 2000 mm (B × H), ausgestattet mit
Druckverriegelung und Glasbeobachtungsfenster
|
| Wandpaneel |
EPS-Wandpaneel, effektive Breite 1150 mm, Gesamtdicke 70 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten beidseitig abgedichtet; (Steinwolle, PU optional)
|
| Dach |
EPS-Wandpaneel, effektive Breite 1150 mm, Gesamtdicke 50 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten beidseitig abgedichtet; (Steinwolle, PU optional)
|
| Beleuchtung |
Obere Beleuchtung: 20 Gruppen × 4 Stück = 80 Stück 18W Lampen
Taillenbeleuchtung: 22 Gruppen × 4 Stück = 88 Stück 18W Lampenröhren, LED
Lampenröhren, explosionsgeschützter Lichtkasten
Beleuchtung ≥1000Lux
|
|
Lufteinheit
Installation
|
Lufteinlass von der Seite, Abluft von hinten, Vierkantrohr
Schweißen + Aluminium-T-Rahmen, weiß lackiert, hochfeste maschinell gefertigte 20 mm dicke Steinwolleplattenmaske
|
|
Make-Up
Lufteinheit
(2 Gruppen)
|
Jede Gruppe ist mit 2 externen Rotor-Doppeleinlass-Zentrifugalventilatoren ausgestattet, Einzelmotorleistung: 7,5 kW; Gesamtvolumenstrom: 40000 m3 /h, Windgeschwindigkeit ohne Last: 0,25 m/s; pneumatische Einstellung der Luftzufuhrklappe, pneumatische Zyklusstartklappe. |
|
Abgas
Lufteinheit
(2 Gruppen)
|
Jede Gruppe ist mit 1 Doppeleinlass-Zentrifugalventilator ausgestattet, Riemenantrieb, Einzelmotorleistung: 11 kW; Gesamtvolumenstrom: 4000 m3 /h, Windgeschwindigkeit ohne Last: 0,25 m/s; manuelle Einstellung der Abluftklappe. |
|
Heizung
System
(2 Sätze)
|
Jede Gruppe ist mit einem Riello RG5S Dieselbrenner mit einer
maximalen Wärmeleistung von 26.000 kW ausgestattet; ausgestattet mit einem 304 Edelstahl-Wärmetauscherofen; Temperaturanstieg Lackierung: 20°C (von 0°C bis 20°C im Spritzzustand); Einbrennlackierung: 10-15 Minuten (von 20° bis 60ºС) Lackzustand. (Erdgasheizung, Elektroheizung
Rohrheizung und Infrarot-Einbrennlampenheizung können ausgewählt werden)
|
|
Filterung
System
|
1Luftzufuhr-Primärfilterwatte: EN 779 Level: G3
2 Sub-Hocheffizienzfiltration: dreidimensionale Viskose in voller Tiefe; EN799 Level: F5,
3 Glasfaser-Farbbeständige Wattefilterung: EN 779 Level: G3;
4. Aktivkohlepartikelfiltration: adsorbiert Benzol und Xylol im Abgas
|
| Elektronisches Steuerungssystem |
Spritzen, Heizspritzen, Einbrennlackierung, Trocknungszeiteinstellung, Lichtschalter, Fehleranzeigelampe, Temperaturregler, Netzschalter, Not-Aus-Schalter, Timer, Temperaturbegrenzer, Amperemeter, Voltmeter, Manometer, Druckalarm |
|
Leitung
System
|
Jede Gruppe von Luftzufuhr und -abzug ist mit 4 Abschnitten von 10 00 x 10 00 x 1000 mm geraden Luftkanälen, 1 Abschnitt von 10 00 x 10 00 mm 90° Winkel und 1 Abschnitt von 10 00 x 10 00 mm 45° Winkel ausgestattet; |
| Gesamtleistung |
56KW |
Die großformatige Autolackierkabine wurde entwickelt, um vielfältige Anforderungen mit erstklassigen technischen Spezifikationen zu erfüllen
und anpassungsfähigen Funktionen. Die Innenabmessungen betragen 6900 × 3900 × 2650 mm (L × B × H), (KANN ANGEPASST WERDEN)
während die Außenabmessungen 7000 × 5350 × 3400 mm (L × B × H) betragen. (KANN ANGEPASST WERDEN) Der robuste Keller
verfügt über eine Bordwand aus verzinktem Blech, die von Vierkantrohren und einem Bodengitter getragen wird, wodurch eine Gesamttragfähigkeit
von 2,4T gewährleistet wird, die bei Bedarf angepasst werden kann.
Die Hauptvordertür, 3000 × 2600 mm (B × H), hat drei Flügel mit quadratischen Fenstern aus gehärtetem Glas und EPS-Füllung.
Eine zusätzliche Arbeitstür mit den Maßen 800 × 2000 mm (B × H) umfasst eine Druckverriegelung und ein Beobachtungsfenster.
Die EPS-Wandpaneele und das Dach aus verzinktem Blech der Kabine bieten eine robuste Isolierung, wobei optionale Materialien verfügbar sind.
Das Beleuchtungssystem liefert über 1000 Lux mit 32 oberen und 16 Taillen-LED-Lampen. Die Lufteinheit verwaltet effizient
Einlass und Auslass, unterstützt durch einen Riello RG5S Brenner für optimales Heizen. Das umfassende Filtersystem sorgt für
eine saubere Arbeitsumgebung, während das elektronische Steuerungssystem eine präzise Betriebskontrolle bietet. Die Gesamtleistungsaufnahme
beträgt 17 kW. (KANN ANGEPASST WERDEN)
