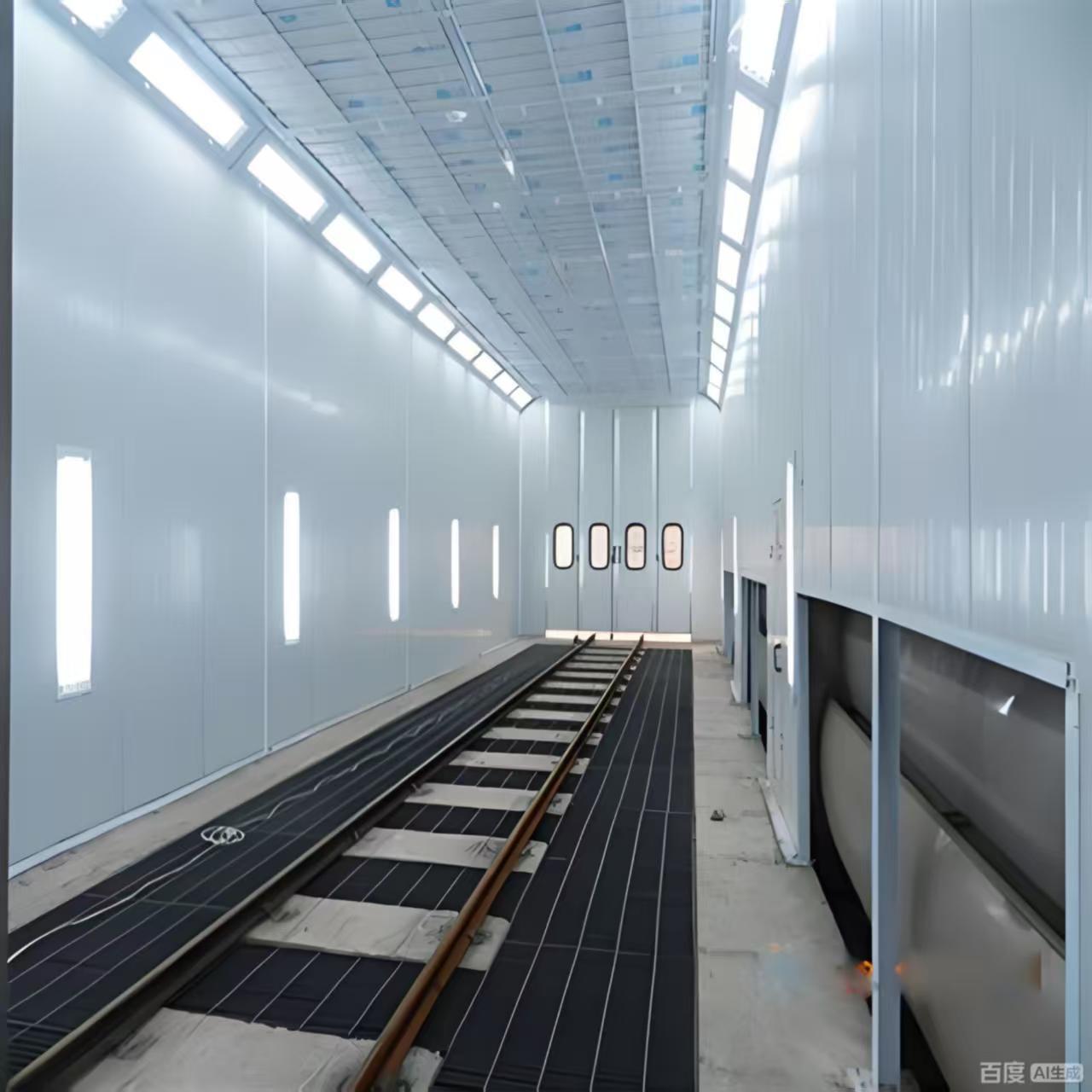

Elektro-Rolling-Stil Große Sprühscheibe Anpassungsfähige Autosprühscheibe
Vorteile:
Hohe Leistung: Konzipiert für eine schnelle, gleichmäßige Erwärmung und einen leistungsstarken, ausgewogenen Luftstrom.
Überlegene Finishqualität: Ausgezeichnete Beleuchtung und ultra-saubere, gefilterte Luft sorgen für erstklassige Finishergebnisse.
Betriebssicherheit: mit explosionssicherer Beleuchtung, einem umfassenden Filtersystem und einer vollständigen elektronischen Überwachung ausgestattet.
Langlebigkeit und Flexibilität: Aus robusten Materialien gebaut und bietet Anpassung an Heizungstyp, Isolierung und Abgaskonfiguration.
Effizienz: Automatisierte Steuerungen und hochleistungsfähige Systeme verringern die Zeit und die Energieverschwendung.
Die Luftzufuhr- und Abgasanlage der Sprühkabine umfasst vier Abschnitte von 1000 x 1000 x 1000 mm
Gerade Luftkanäle, ein Abschnitt von 1000 x 1000 mm 90° Ellenbogen und ein Abschnitt von 1000 x 1000 mm 45° Ellenbogen.
Dieses vielseitige Rohrleitungssystem sorgt für ein effizientes und flexibles Luftstrommanagement, das sich an verschiedene Betriebsbedürfnisse anpasst.
Die robuste Konstruktion ermöglicht eine effektive Lüftung und Abluft, wodurch eine saubere und kontrollierte Umgebung in der Sprühkabine erhalten bleibt.
|
Innerlich
Abmessung
|
15000 × 5000 × 5000 mm (L × W × H) |
|
Außen
Abmessung
|
15130 × 6890 × 5600 mm (L × W × H) |
| Untergrund |
Auf beiden Seiten des Bodens befinden sich 2 Reihen mit 30x4 Flachstahl + ¥8 verdrehten Stahlbodengittern (24 Stück) (optional seitliche Abgase) |
| Vordertür |
Türgröße: 4000 × 4600 mm (W × H), Blechbiege Tür, 4 Türblätter, quadratisch gehärtetes Glasfenster, Füllung: EPS. (Die Füllung kann angepasst werden,und das Tor kann mit einem elektrischen Rollverschluss ausgestattet werden) |
| Werkende Tür |
2 Sätze, Arbeitstürgröße: 800 × 2000 mm (W × H), mit
Druckschloss und Glasbeobachtungsfenster
|
| Wandplatten |
EPS-Wandplatte, effektive Breite 1150 mm, Gesamtdicke 70 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten auf beiden Seiten versiegelt (Steinwolle, PU optional)
|
| Dach |
EPS-Wandplatte, effektive Breite 1150 mm, Gesamtdicke 50 mm,
Farbstahlplattenstärke: 0,426 mm, weiß, Stahlkanten auf beiden Seiten versiegelt (Steinwolle, PU optional)
|
| Lichtung |
Oberbeleuchtung: 20 Gruppen × 4 Stück = 80 Stück 18W-Leuchten
Taillenbeleuchtung: 22 Gruppen × 4 Stück = 88 Stück 18W-Lampenröhren, LED
Lampenröhren, explosionssichere Lichtschachtel
Beleuchtung ≥ 1000Lux
|
|
Luftfahrtstelle
Einrichtung
|
Lufteinlass von der Seite, Abgas von hinten, quadratische Röhre
Schweißen + Aluminium-Tie-Rahmen, weiße Farbe, hochfeste maschinell hergestellte 20 mm dicke Steinwollmaske
|
|
Make-up
Luftfahrzeug
(2 Gruppen)
|
Jede Gruppe ist mit 2 Außenrotor-Zentrifugalventilatoren mit doppelter Einleitung ausgestattet, Einmotorleistung: 7,5 kW; Gesamtdurchfluss: 40000 m3 / h, Windgeschwindigkeit ohne Last: 0,25 m/s; Luftzufuhr pneumatischer Einstelldämpfer,Zyklusstart Luftdämpfer . |
|
Erschöpft.
Luftfahrzeug
(2 Gruppen)
|
Jede Gruppe ist mit einem Zentrifugalventilator mit doppeltem Einlass, Katzenantrieb, Einmotorenleistung: 11 kW, Gesamtstrom: 4000 m3/h, Windgeschwindigkeit ohne Belastung: 0,25 m/s, manueller Abgasdämpfer ausgestattet. |
|
Heizung
System
(2 Sätze)
|
Jede Gruppe ist mit einem Riello RG5S Dieselbrenner mit
maximale Wärmeleistung von 26000 kW; mit einem Wärmeaustauschofen aus Edelstahl 304 ausgestattet; Temperaturerhöhung: 20°C (von 0°C bis 20°C im Sprühzustand); Backfarbe:10-15 Minuten (von 20° bis 60°C) Farbzustand. (Erdgasheizung, elektrische Heizung
Rohrheizung und Infrarot-Bäcklampenheizung können ausgewählt werden)
|
|
Filterung
System
|
Luftversorgung Primärfilterbaumwolle: EN 779 Niveau: G3
2 Filtration mit unterhoher Effizienz: vollständige Tiefe dreidimensionale Viskose; EN799-Spiegel: F5,
3 Filtration von farbfesten Baumwolldecken aus Glasfasern: EN 779 Stufe G3;
4Aktivkohlenstoffpartikelfilterung: Adsorbiert Benzol und Xylen im Abgas
|
| Elektronisches Steuerungssystem |
Sprühmalerei, Heizsprühmalerei, Backfarbe, Trocknungszeit, Lichtschalter, Fehleranzeiger, Temperaturregler, Stromschalter, Notrufschalter, Timer,Temperaturbegrenzer, Ampermeter, Voltmeter, Druckmessgerät, Druckmelder |
|
Rohrleitung
System
|
Jede Gruppe von Luftzufuhr- und Abluftkanälen ist mit 4 Abschnitten von 10 00 x 10 00 x 1000 mm geraden Luftkanälen, einem Abschnitte von 10 00 x 10 00 mm 90° Ellenbogen und einem Abschnitte von 10 00 x 10 00 mm 45° Ellenbogen ausgestattet. |
| Gesamtleistung |
56 kW. |
Die große Autospritzkabine ist mit erstklassigen technischen Spezifikationen auf verschiedene Bedürfnisse ausgelegt
Die Innenräume haben Abmessungen von 6900 × 3900 × 2650 mm (L × W × H), (KUNDEN angepasst werden)
(KAN angepasst werden) Der robuste Keller
verfügt über eine verzinkte Bleche, die durch quadratische Rohre und ein Bodengitter unterstützt wird, um eine Gesamtlastlastfähigkeit zu gewährleisten
Kapazität von 2,4 T, nach Bedarf einstellbar.
Die Haupteingangstür, 3000 × 2600 mm (W × H), hat drei Blätter mit quadratischen gehärteten Glasfenstern und EPS-Füllung.
Eine zusätzliche Arbeitstür mit einer Größe von 800 × 2000 mm (W × H) verfügt über eine Druckschließung und ein Aussichtsfenster.
Die EPS-Wandplatten und das verzinkte Blechdach der Kabinen bieten eine robuste Isolierung, wobei optionale Materialien zur Verfügung stehen.
Das Beleuchtungssystem liefert über 1000Lux mit 32 Ober- und 16 Taille-LED-Lampen.
Ein breites Filtrationssystem sorgt für eine optimale Heizung durch einen Riello RG5S-Brenner.
Das elektronische Steuerungssystem bietet eine präzise Betriebssteuerung.
Der Bedarf beträgt 17 kW. Kann angepasst werden
