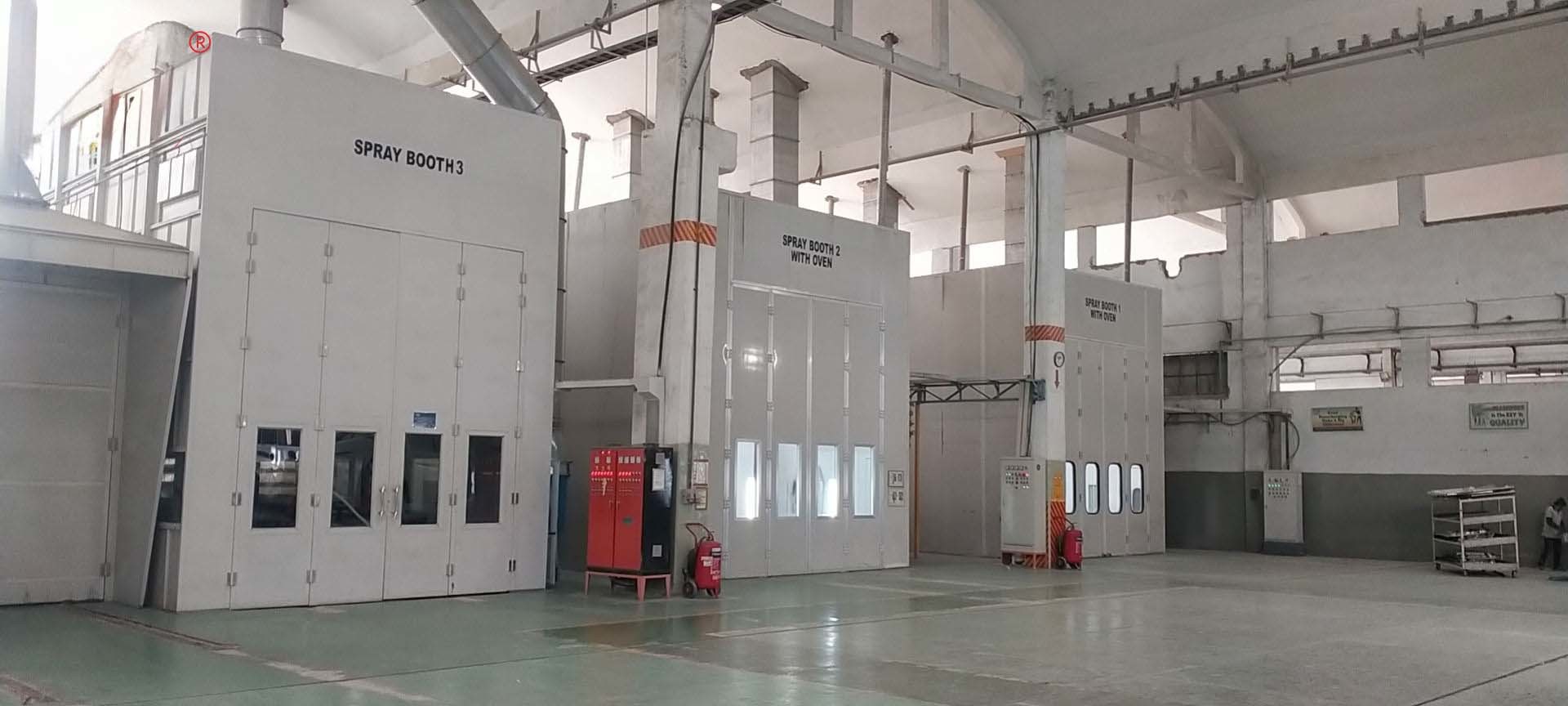

Industrielle Sprühkabine mit Vordertüren und Arbeitstüren für präzise Lackierung
Die Wand- und Dachplatten der Sprühkabine sind aus EPS mit einer Farbstahlplatte mit einer Dicke von 0,426 mm,
Die Wandplatten sind 70 mm dick, während die Dachplatten
Beide Arten von Platten sind mit Stahlkanten für eine zusätzliche Haltbarkeit versiegelt.
Steinwolle und PU sind für eine verbesserte Wärmedämmung und Feuerbeständigkeit verfügbar.
| Komponentenkategorie |
Konfiguration und technische Parameter |
| Innenarbeitsfläche |
15,000 mm (L) × 5.000 mm (W) × 5.000 mm (H) |
| Außenausdruck |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Fundament und Bodenbelag |
Layout:Zwei-Reihe-Gitterkonfiguration.
Ausgangsstoffe:30x4mm flache Stange kombiniert mit ¥8mm verdrehtem Stahl.
Anzahl:24 einzelne Gitterbereiche.
Abzugspfad:Erdgeschoss (Sidewall-Auszug optional).
|
| Haupteingang |
Öffnung:4,000 mm (W) × 4,600 mm (H).
Entwurf:4 Blatt faltiges Blechwerk.
Verglasung:Quadratisch gehärtetes Sicherheitsglas.
Kern:EPS-Dämmung.
Die Optionen:Elektrische Rollläden verfügbar.
|
| Zugriff auf Dienstleistungen |
Anzahl:Zwei Einheiten.
Größe:800 mm × 2000 mm.
Sicherheit:Ausgestattet mit Druckentlastungsschlössern und Aussichtspunkten.
|
| Kabinenverkleidung (Wände) |
Typ:Komposit EPS Sandwich Board.
Spezifikationen:70 mm dick (effektive Breite 1150 mm).
Beenden:0.426mm Weiße Stahlhaut.
Die Kanten:Doppelsiegelte Stahlstreifen.
Alternative Optionen:Steinwolle oder Polyurethan (PU).
|
| Struktur der Decke |
Typ:EPS-Verbundplatte.
Spezifikationen:50 mm dick (wirksame Breite 1150 mm).
Beenden:0.426mm Weiße Stahlhaut.
|

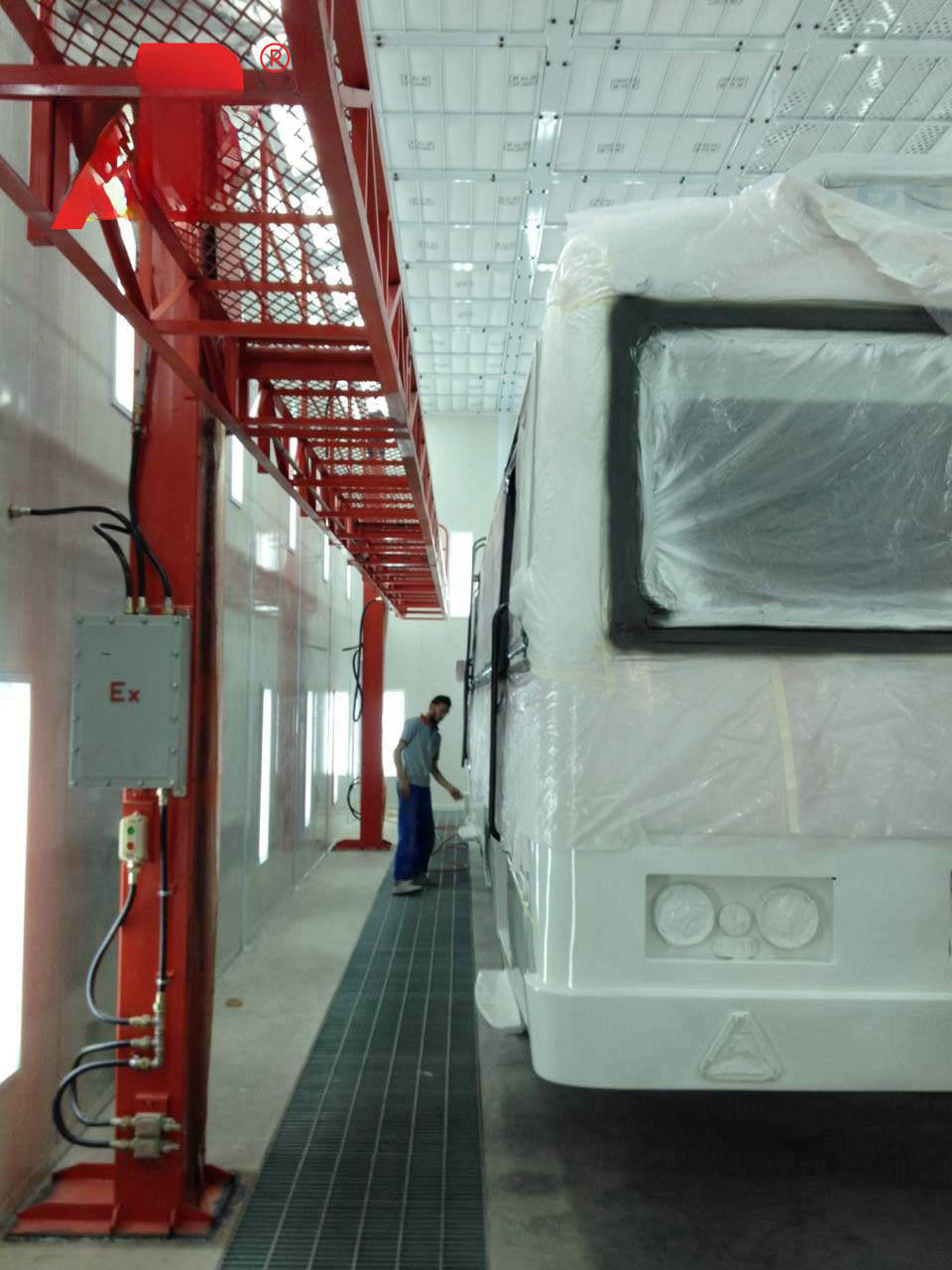

| Beleuchtungssystem |
Deckungsbereich:20 Sätze (4 Röhren/Set) = 80 Einheiten (18 W).
Seitenarray:22 Sätze (4 Schläuche/Set) = 88 Einheiten (18 W).
Typ:LED, Explosionssicherheit.
Intensität:≥ 1000 Lux.
|
| Einlassluft |
Gruppen:Zwei Einheiten.
Fanspezifikationen:4x Zentrifugalmaschine mit doppeltem Einlass (externer Rotor).
Motor:7.5 KW pro Lüfter.
Kapazität:40,000 m3/h.
Geschwindigkeit:0.25 m/s (ohne Last).
Abdämpfer:Pneumatische Anpassung.
|
| Auspufflüftung |
Gruppen:Zwei Einheiten.
Fanspezifikationen:2x Zentrifugalmaschine mit doppeltem Einlass (Gürtel-/Rolleantrieb).
Motor:11 KW pro Lüfter.
Kapazität:4,000 m3/h (Nennwert pro Spezifikation).
Abdämpfer:Manuelle Einstellung.
|
| Wohnungsbau |
Aufbau:Geschweißtes quadratisches Rohr + Aluminium Tee Rahmen.
Beenden:Weiße Beschichtung.
Isolierung:20mm maschinell gefertigte Rock Wool Maske.
|
| Wärmesystem |
Brenner:2x Riello RG5S (Diesel).
Wärmetauscher:SUS304 Edelstahl.
Ausgabe:Maximal 26000 kW (Thermische Leistung).
Sprühmodus:Anstieg von +20°C (Umgebung bis Ziel).
KochmodusZiel 60°C (10 ̊15 min Anlaufzeit).
|
| Filtrationsstufen |
Stufe 1 (Eingang):Primär-Taschenbaumwolle der Klasse G3 (EN 779).
Stufe 2 (Obergrenze):F5 Volltiefe Viskose (EN 779).
Stufe 3 (Boden):Glasfaser-Nebelhalter (G3).
Stufe 4 (Auslass):Aktivkohle (VOC/Benzol-Adsorption)
|
| Steuerungsschnittstelle |
Funktionen:Modus-Selektor (Spray/Bake), Temperaturregler, Zyklus-Timer.
Sicherheit:Notstopp, Ausfallanzeiger, Druckalarm, Temperaturbegrenzer.
Messgröße:Voltmeter, Ammeter, Druckmessgerät.
|
| Kanal-Kit |
Straight:4 Abschnitte (1000 mm3) pro Gruppe.
Verbeugt:1 x 90° Ellenbogen, 1 x 45° Ellenbogen pro Gruppe.
|
| Gesamte elektrische Last |
56 KW |

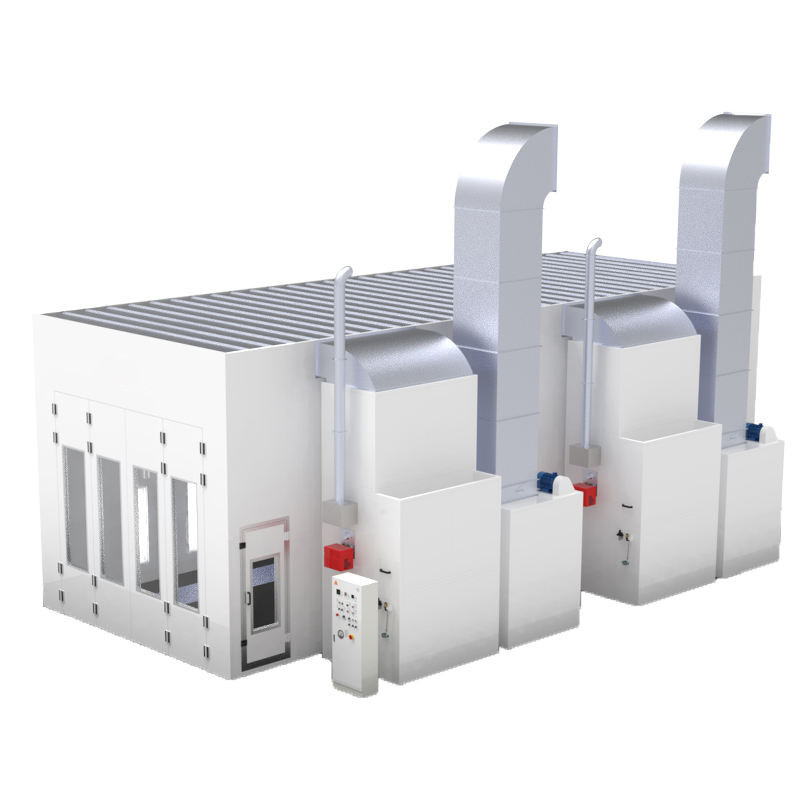

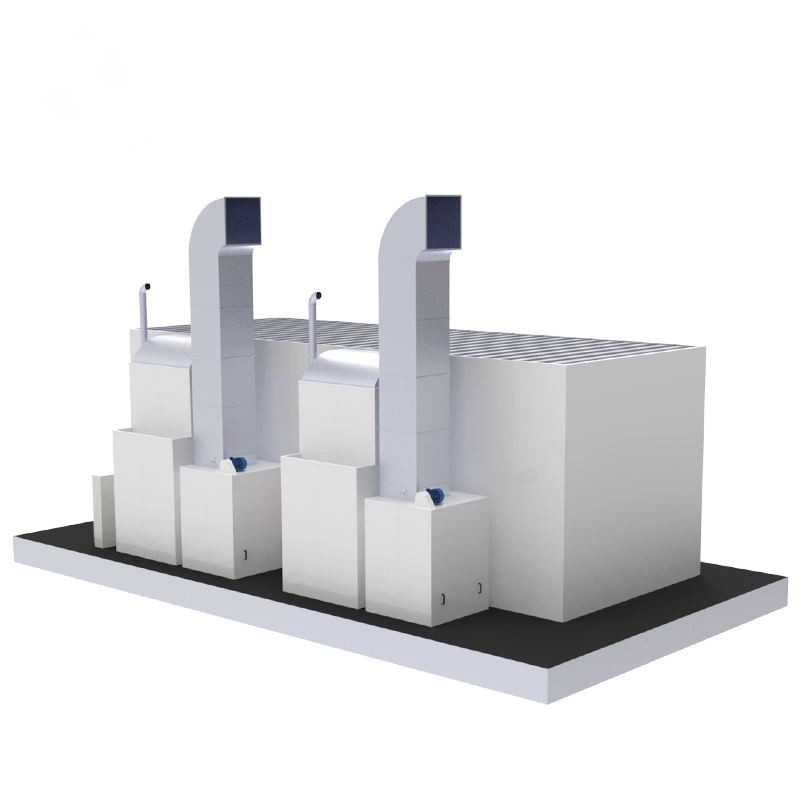

Die große Autospritzkabine ist mit erstklassigen technischen Spezifikationen auf verschiedene Bedürfnisse ausgelegt
Die Innenräume haben Abmessungen von 6900 × 3900 × 2650 mm (L × W × H), (KUNDEN angepasst werden)
(KAN angepasst werden) Der robuste Keller
verfügt über eine verzinkte Blechbiege, unterstützt durch quadratische Rohre und ein Bodengitter, das eine Gesamtlastfähigkeit gewährleistet
Kapazität von 2,4 T, nach Bedarf einstellbar.
Die Haupteingangstür, 3000 × 2600 mm (W × H), hat drei Blätter mit quadratischen gehärteten Glasfenstern und EPS-Füllung.
Eine zusätzliche Arbeitstür mit einer Größe von 800 × 2000 mm (W × H) verfügt über eine Druckschließung und ein Beobachtungsfenster.
Die Wandplatten aus EPS und das verzinkte Blechdach der Kabinen bieten eine robuste Isolierung, wobei optionale Materialien zur Verfügung stehen.
Das Beleuchtungssystem liefert über 1000Lux mit 32 Ober- und 16 Taille-LED-Lampen.
Ein breites Filtrationssystem sorgt für eine optimale Heizung durch einen Riello RG5S-Brenner.
Das elektronische Steuerungssystem bietet eine präzise Betriebssteuerung.
Der Bedarf beträgt 17 kW. (KAN angepasst werden)
