Anpassungsfähige Rollenbeschichtungslinie Vielseitige Beschichtungslösung für verschiedene Branchen

Anpassungsfähige Rollenbeschichtungslinie Vielseitige Beschichtungslösung für verschiedene Branchen

Produktparameter

Ich schlage vor:

Die Rollenbeschichtungslinie eignet sich für mittelgroße, regelmäßige Werkstücke, z. B.

Fahrzeugräder, Drehscheiben, Öfen usw.

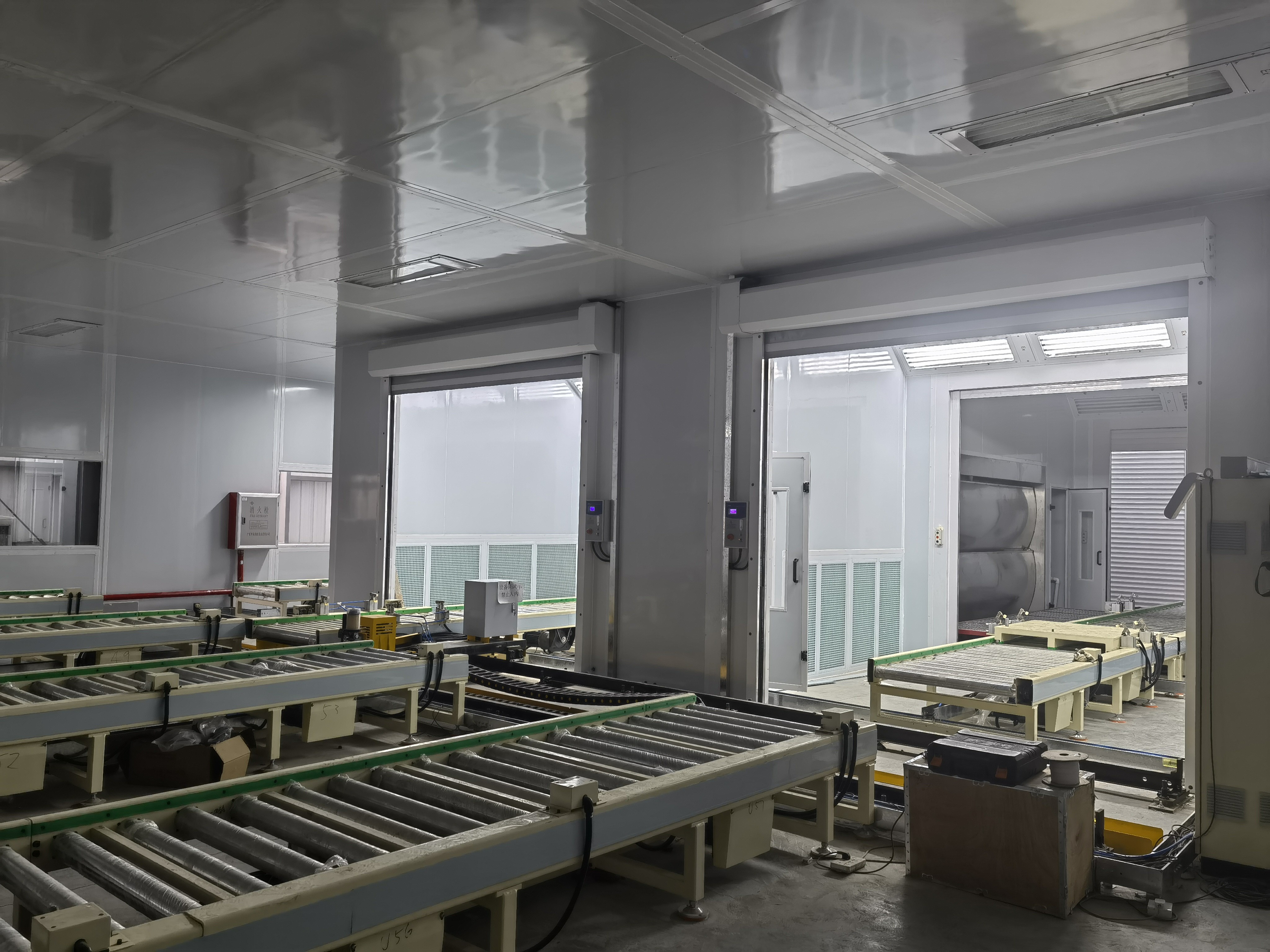

Als eine Art automatisierter Sprühgeräte besteht die Rollensprühmalerlinie hauptsächlich aus sechs Hauptkomponenten: Vorbehandlungsanlagen, Sprühmalerausrüstung,

Wärmequelle, elektronisches Steuerungssystem, Rollenförderleitung usw. Es kann das Werkstück auf die Werkzeuganlage der Förderleitung legen,und das Werkstück zum Sprühen durch die Drehung der Walze in den Sprühbereich schickenDie Rollenlinie im Allgemeinen

Jede Station verfügt über eine manuelle Steuerungsknopf, und jede

Die gesamte Linie übernimmt die PLC-Steuerung, die schrittlose Geschwindigkeitsregelung und ist mit

mehrere Induktionssonden und Steuerknöpfe.

Die elektrische Walze ist eine neue Art von Antriebsausrüstung, bei der der Motor und der Reduktor in den Walzkörper eingesetzt werden.

Erstattung traditioneller Motoren und separater Antriebsgeräte durch Reduktoren außerhalb der

Fahrräder.

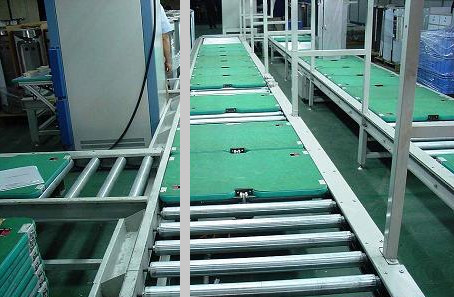

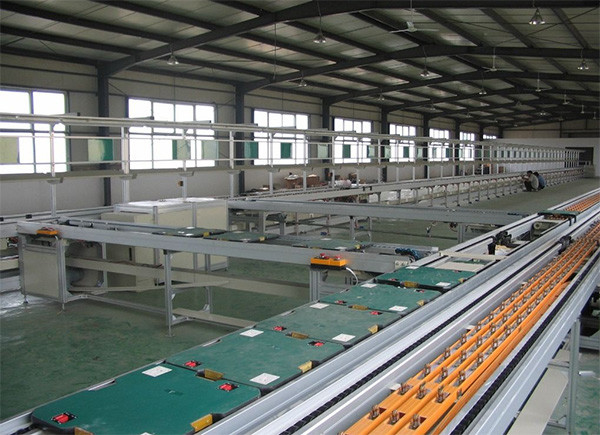

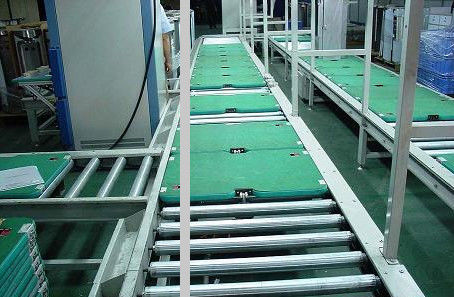

Elektrische Rollenförderstruktur

a. Seitenschienenrahmen: aus gebogenen Stahlplatten mit einer Dicke von

Die Spezifikation beträgt 160×60 mm.

die Einbauhöhe der Seitenplatten übersteigt nicht die Dicke der unteren Werkzeugplatte und beeinträchtigt nicht die Drehung der Werkzeugplatte.

b. Linienkörperbeine: quadratisches Profil, Spezifikationen größer als 80 × 50 mm, höhenverstellbar, um eine ausreichende Stützfestigkeit zu gewährleisten

c. Anforderungen an die Konfiguration von Rolllinien

1 Alle Walzen müssen gut bearbeitet sein und dürfen keine Mängel aufweisen, die zu einer

Die Rollen bestehen aus nahtlosen Stahlrohren mit einer Wandstärke von ≥ 6 mm.

2Die Walzlager verwenden alle hochwertige Lager, doppelseitig versiegelte hochwertige

Lager, und alle Lager verwenden zuerst Standardlager.

3Die Walzkette hat einen Stahlrad. Der Radrad passt gut zu der Kette und die Walze fährt glatt.

Stahlplattenkettenabdeckung: Die Höhe der Zahnradabdeckung ist 3 bis 4 mm unter der Arbeitsfläche der Walze.

4 Die untere Kette der Walze wird zum Ziehen verwendet.

die Seiten der Walze abnehmbar sind und der Höhenunterschied zwischen drei Walzen

nicht mehr als 2 mm.

5Die Kette verwendet eine inländische hochwertige Markenkette.

Die Kette übernimmt die manuelle Spannungsfunktion.

6Der gesamte Satz von Drähten hat eine solide Struktur und ein schönes Erscheinungsbild.

eine ausreichende Belastungsfestigkeit und eine kontinuierliche Produktion gewährleistet.

7 Die Werkzeugplatte muss während des Arbeitsprozesses in einem reibungslosen Übergang sein, und der Lärm aller Geräte und ihrer Antriebsvorrichtungen darf während des Arbeitsprozesses 75 dB nicht übersteigen.

Arbeitsprozess.

Die Leistungswalze ist nach den Parametern der Partei A angepasst.
